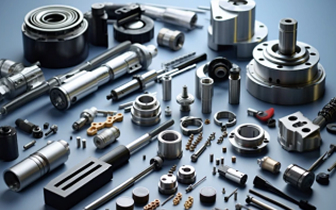

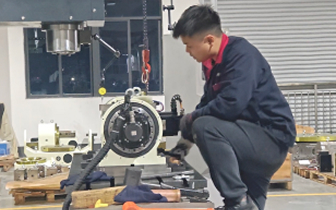

ลอจิกสถานการณ์ที่เน้นไปที่ประเภทชิ้นส่วนกลึง
แนวคิดหลัก:
เริ่มต้นจากงานตัดเฉือนและรับสถาปัตยกรรมเครื่องมือกลและระบบอุปกรณ์ที่จำเป็น
ตรรกะ:
ขึ้นอยู่กับประเภทชิ้นส่วนของลูกค้าและข้อกำหนดในการตัดเฉือน ให้กำหนดโครงสร้างและการกำหนดค่าเครื่องจักรที่เหมาะสมที่สุด
กรอบทั่วไป
| ประเภทชิ้นส่วน | ข้อกำหนดด้านเครื่องจักร | โครงสร้างเครื่องจักร | โมดูลการทำงานหลัก | ระบบเสริม |

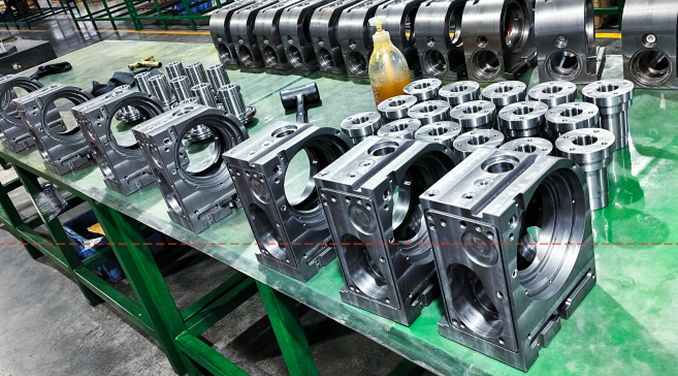

1. ชิ้นส่วนรูปแบบระนาบและรู
ลักษณะการตัดเฉือน
· ระนาบและรูปแบบรูเป็นหลัก
· ข้อกำหนดสูงสำหรับความแม่นยำของตำแหน่งซ้ำ
· เหมาะสำหรับการผลิตเป็นชุดและฟิกซ์เจอร์หลายสถานี
ความท้าทายในการตัดเฉือน
· ความสม่ำเสมอของการอ้างอิงตำแหน่ง
· ความแม่นยำของตำแหน่งรู
ประเภทเครื่องทั่วไป
· เครื่องแมชชีนนิ่งเซนเตอร์แนวตั้ง (VMC)
· เครื่องแมชชีนนิ่งเซนเตอร์แนวนอน (HMC)
· ศูนย์เจาะและต๊าป
สถานการณ์การตัดเฉือนทั่วไป
การกลึงระนาบแบบหลายรู
· VMC + ตารางดัชนี + ตัวตั้งค่าเครื่องมือ + ฟิกซ์เจอร์แบบหลายสถานี
· ปรับปรุงประสิทธิภาพของแบทช์
การกลึงสม่ำเสมอของระยะพิทช์ของรู
· HMC + โพรบชิ้นงาน + พาเลทแบบเปลี่ยนเร็ว
· รับประกันความแม่นยำสูง
การกำหนดค่าทั่วไป
|
หมวดหมู่ |
โมดูล |
การกำหนดค่าทั่วไป |
หมายเหตุ |
|
ส่วนประกอบการทำงานหลัก |
ตารางการจัดทำดัชนี |
โต๊ะกำหนดดัชนีไฮดรอลิกหรือเซอร์โวสำหรับการเจาะรูหลายหน้า |
โดยปกติจะกำหนดค่าเป็นแกนที่ 4 |
|
พาเลทเปลี่ยนด่วน |
ปรับปรุงประสิทธิภาพการเปลี่ยนชิ้นงาน |
เหมาะสำหรับการผลิตชุดเล็กและกลาง |
|
|
ระบบการวัด |
เครื่องมือเซ็ตเตอร์ |
การชดเชยการตั้งค่าเครื่องมือหน้าสัมผัส |
|
|
โพรบชิ้นงาน |
การตรวจจับข้อผิดพลาดของตำแหน่งรูโดยอัตโนมัติ |
|
|
|
ระบบเครื่องมือ |
เครื่องมือตัด |
สว่าน รีมเมอร์ คัตเตอร์มิลลิ่ง |
เจาะ รีม กัดให้เสร็จ |
|
ที่วางเครื่องมือ |
BT / HSK / หัวจับเครื่องมืองานหนัก |
|
|
|
ระบบฟิกซ์เจอร์ |
อุปกรณ์ติดตั้งหลายสถานี |
ประมวลผลชิ้นงานหลายชิ้นพร้อมกัน |
|
|
อุปกรณ์ติดตั้งแบบนิวแมติก |
การหนีบและการวางตำแหน่งอัตโนมัติ |
|
|
|
วัสดุสิ้นเปลือง |
ที่หนีบ, สตั๊ดดึง, โบลท์ |
ส่วนประกอบยึดทั่วไป |
การเปลี่ยนเป็นประจำ |
2.ชิ้นส่วนประเภทโพรง
01
ลักษณะการตัดเฉือน
· โพรงลึก ตัวเรือน โพรงแม่พิมพ์
· การกลึงหลายหน้า รูบอด ร่องลึก ช่องการไหลภายใน
02
ความท้าทายในการตัดเฉือน
· อัตราส่วนระยะยื่นของเครื่องมือสูง
· ความยากลำบากในการอพยพของเศษ
· ลดการสั่นสะเทือน
· ข้อกำหนดด้านความแม่นยำสูง (GD&T / ความหยาบของพื้นผิว)
03
ประเภทเครื่องทั่วไป
· VMC + โต๊ะหมุน 4 แกน
· HMC
· แมชชีนนิ่งเซ็นเตอร์ 5 แกน
สถานการณ์การตัดเฉือนทั่วไป
|
สถานการณ์ |
การกำหนดค่า |
|
ที่อยู่อาศัยช่องลึก |
VMC + โต๊ะหมุน 4 แกน + ตัวจับยึดแบบหดตัว + ดอกเอ็นมิลล์ก้านยาว + ตัวเซ็ตเครื่องมือเลเซอร์ |
|
ช่องแม่พิมพ์ |
เครื่องแมชชีนนิ่งเซ็นเตอร์ 5 แกน + โต๊ะหมุนความแม่นยำสูง + ดอกเอ็นมิลล์บอล + ระบบโพรบ |
|
ที่อยู่อาศัยหล่อตาย |
HMC + ระบบพาเลทคู่ + ฟิกซ์เจอร์ไฮดรอลิก + การวัดอัตโนมัติ |
การกำหนดค่าทั่วไป
|
หมวดหมู่ |
ระบบย่อย/โมดูล |
การกำหนดค่าทั่วไป |
หมายเหตุ |
|
ส่วนประกอบการทำงานหลัก |

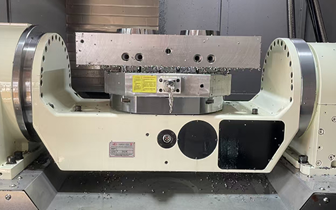

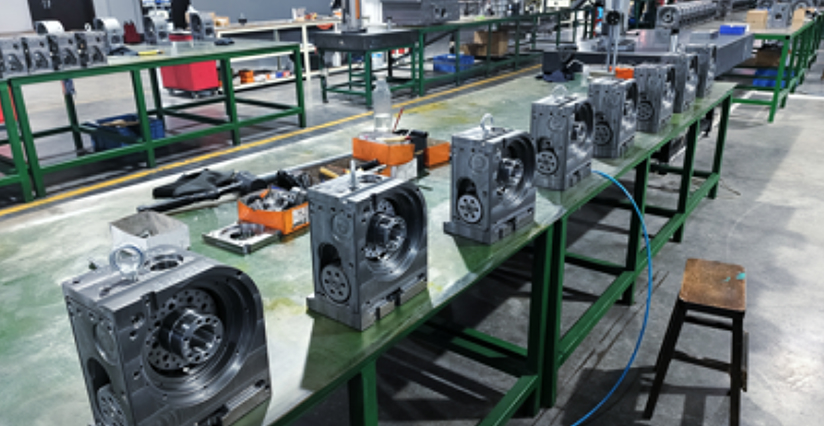

โต๊ะหมุนซีเอ็นซี |
โต๊ะหมุนแกนที่ 4 หรือ 5 ที่มีความแม่นยำสูง |
ต้องการความแม่นยำสูง แนะนำให้ใช้เบรกไฮดรอลิกแกน C |
|
หางปลา |
รองรับชิ้นงานที่มีช่องยาว |
เหมาะสำหรับโครงสร้างที่อยู่อาศัย |
|
|
การวัดและการสอบเทียบ |
ช่างเซ็ตเครื่องมือ |
ตัวตั้งค่าเครื่องมือแบบเลเซอร์หรือแบบสัมผัสสำหรับการชดเชยเครื่องมือแบบยาว |
แนะนำให้ทำความสะอาดอัตโนมัติ |
|
หัววัดในเครื่อง |
การจัดตำแหน่งชิ้นงานและการวัดอัตโนมัติ |
การแก้ไขพิกัดอัตโนมัติ |
|
|
ระบบเครื่องมือและที่จับ |
เครื่องมือตัด |
ดอกเอ็นมิลหัวบอลก้านยาว เครื่องมือกัดหยาบและเก็บผิวละเอียด |
ใช้งานได้ดีที่สุดกับตัวจับยึดแบบหดตัว |
|
ผู้ถือเครื่องมือ |
ที่ยึดแบบหดตัว, ที่ยึดสำหรับงานหนัก, ที่ยึดส่วนต่อขยาย |
ระงับการสั่นสะเทือน |
|
|
ระบบฟิกซ์เจอร์ |
การติดตั้งตำแหน่งที่รวดเร็ว |
ระบบระบุตำแหน่งแบบโมดูลาร์หรือแบบกำหนดเอง |
เหมาะสำหรับการกลึงหลายหน้า |
|
ฟิกซ์เจอร์นิวเมติก / ไฮดรอลิก |
เพิ่มประสิทธิภาพในการจับยึด |
บูรณาการกับโต๊ะหมุน |
|
|
การตัดและระบายความร้อน |
น้ำหล่อเย็นผ่านสปินเดิล |
การอพยพเศษสำหรับรูลึก |
ใช้กับปั๊มแรงดันสูง |
|
การกรองน้ำหล่อเย็น |
รักษาความสะอาดของน้ำหล่อเย็น |
แนะนำให้กรองอัตโนมัติ |
|
|
วัสดุสิ้นเปลือง |
แคลมป์ น็อต สตั๊ดดึง |
ส่วนประกอบการหนีบทั่วไป |
การเปลี่ยนเป็นระยะ |
|
โอริง, ซีล |
องค์ประกอบการปิดผนึกไฮดรอลิก |
มีความสำคัญอย่างยิ่งต่อความน่าเชื่อถือ |

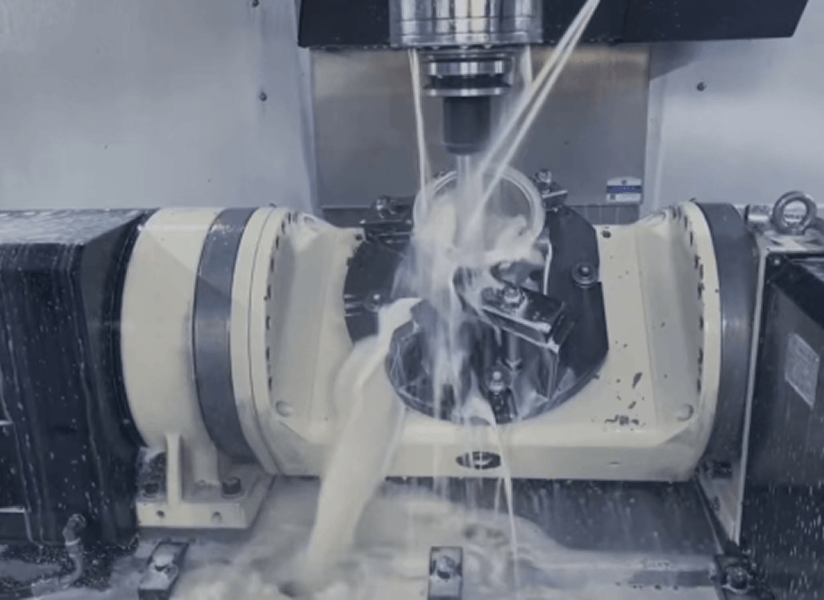

3. ชิ้นส่วนพื้นผิวรูปแบบอิสระที่ซับซ้อน
01
ลักษณะการตัดเฉือน
· การตัดเฉือนหลายพื้นผิว หลายมุม หลาย DOF
· ความต้องการสูงสำหรับเส้นทางเครื่องมือและการชดเชยที่ราบรื่น
02
การใช้งานทั่วไป
· ส่วนประกอบด้านการบินและอวกาศ
· ชิ้นส่วนทางการแพทย์
· แม่พิมพ์ที่ซับซ้อน
03
ประเภทเครื่องทั่วไป
· แมชชีนนิ่งเซ็นเตอร์ 5 แกน
· ศูนย์เลี้ยวของโรงสี
สถานการณ์การตัดเฉือนทั่วไป
|
สถานการณ์ |
การกำหนดค่า |
|
พื้นผิวโค้งไทเทเนียมการบินและอวกาศ |
เครื่องจักร 5 แกน + ตัวจับยึดแบบหด + ดอกเอ็นมิลล์ + ตัวเซ็ตเครื่องมือเลเซอร์ |
|
การกลึงช่องการไหลของแม่พิมพ์ |
เครื่องกลึงโรงสี + โต๊ะหมุน + ระบบ MQL |
การกำหนดค่าทั่วไป
|
หมวดหมู่ |
โมดูล |
การกำหนดค่าทั่วไป |
หมายเหตุ |
|
ส่วนประกอบการทำงานหลัก |
โต๊ะหมุน 5 แกน |
แกน C + เบรกไฮดรอลิกแบบดูอัลไดรฟ์ที่มีความแม่นยำสูง |
|
|
ป้อมปืนกำลัง (หมุนโรงสี) |
การตัดและการเชื่อมต่อพร้อมกัน |
|
|
|
ระบบการวัด |
ตัวเซ็ตเครื่องมือเลเซอร์ |
การวัดเครื่องมือแบบไม่สัมผัส |
|
|
หัววัดชิ้นงาน |
การวัดการจัดตำแหน่งและส่วนเบี่ยงเบนพื้นผิวอัตโนมัติ |
|
|
|
ระบบเครื่องมือ |
เครื่องมือตัด |
ดอกเอ็นมิลล์แบบบอล, คัตเตอร์จมูกวัว, คัตเตอร์เทเปอร์ |
การกลึงพื้นผิวแบบอิสระ |
|
ที่ยึดแบบหดได้ |
ทนทานต่อแรงสั่นสะเทือนที่มีความแข็งแกร่งสูง |
|
|
|
ระบบทำความเย็น |
ระบายความร้อนด้วยละอองน้ำมัน / MQL |
ลดการเสียรูปเนื่องจากความร้อน |
|
|
วัสดุสิ้นเปลือง |
เม็ดมีด, สารหล่อเย็น, ซีล |
รายการทั่วไป |
|

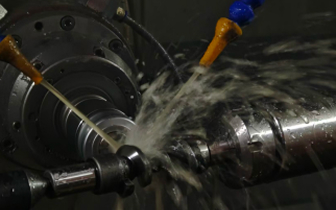

4.ชิ้นส่วนชนิดเพลา
ลักษณะการตัดเฉือน
· ชิ้นส่วนที่หมุนได้ยาว
· ต้องการความร่วมแกนสูงและความแข็งแกร่งในการรองรับ
การดำเนินงานทั่วไป
· การเลี้ยว
· การกัดร่อง
· การเจาะ
ประเภทเครื่องทั่วไป
· เครื่องกลึงซีเอ็นซี
· ศูนย์เลี้ยวของโรงสี
สถานการณ์การตัดเฉือนทั่วไป
|
สถานการณ์ |
การกำหนดค่า |
|
เพลาขับรถยนต์ |
เครื่องกลึง + ที่วางท้ายรถ + ที่วางมั่นคง + เครื่องมือขับเคลื่อน |
|
เพลากระบอกไฮดรอลิก |
เครื่องกลึงโรงสี + หัววัดกลึง + ชุดเครื่องมือ |
การกำหนดค่าทั่วไป
|
หมวดหมู่ |
โมดูล |
การกำหนดค่าทั่วไป |
หมายเหตุ |
|
ส่วนประกอบการทำงานหลัก |
หางปลา |
รองรับเพลายาว |
|
|
พักผ่อนอย่างมั่นคง |
รองรับความเร็วสูงเพื่อป้องกันการสั่นสะเทือน |
|
|
|
ระบบการวัด |
การหมุนโพรบ |
ตรวจจับจุดศูนย์กลางชิ้นงาน |
|
|
ระบบเครื่องมือ |
เครื่องมือตัด |
เครื่องมือกลึง เครื่องมือคว้าน เครื่องมือเจาะ |
การกัดหยาบและการเก็บผิวละเอียด |
|
ที่ยึดเครื่องมือแบบขับเคลื่อน |
การเจาะรูด้านข้างและการตัดร่อง |
|
|
|
ระบบฟิกซ์เจอร์ |
หัวจับสามขากรรไกร |
การหนีบหลัก |
|
|
ศูนย์ถ่ายทอดสด |
ส่วนรองรับด้านหลัง |
|
|
|
วัสดุสิ้นเปลือง |
ขากรรไกรเชย เครื่องมือ ซีลน้ำมัน |
รายการทั่วไป |
|
5.แผ่น/ชิ้นส่วนโครงสร้าง
ลักษณะการตัดเฉือน
· ขนาดใหญ่
· โครงสร้างผนังบางหรือแบบเชื่อม
· เปลี่ยนรูปได้ง่าย ต้องใช้การจับยึดที่แข็งแกร่งและลดการสั่นสะเทือน
การใช้งานทั่วไป
· ฐานวางเครื่องมือกล
· เฟรมอุปกรณ์
ประเภทเครื่องทั่วไป
· ศูนย์เครื่องจักรกลโครงสำหรับตั้งสิ่งของ
· เครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอน
สถานการณ์การตัดเฉือนทั่วไป
|
สถานการณ์ |
การกำหนดค่า |
|
การตัดแต่งขึ้นรูปด้วยเครื่องจักรแผ่นฐานขนาดใหญ่ |
เครื่อง Gantry + ระบบหมุดกำหนดตำแหน่ง + หัวกัดปาดหน้า |
|
การตัดเฉือนโครงสร้างเฟรม |
HMC + ตัวยึดโครงสำหรับตั้งสิ่งของ + การจัดตำแหน่งด้วยเลเซอร์ |
การกำหนดค่าทั่วไป
|
หมวดหมู่ |
โมดูล |
การกำหนดค่าทั่วไป |
หมายเหตุ |
|
ส่วนประกอบการทำงาน |
อุปกรณ์ติดตั้งโครงสำหรับตั้งสิ่งของ |
การซ่อมพื้นที่ขนาดใหญ่ |
|
|
ระบบระบุตำแหน่งพิน |
ตำแหน่งที่ทำซ้ำได้ |
|
|
|
ระบบการวัด |
ระบบการจัดตำแหน่งด้วยเลเซอร์ |
การสอบเทียบเครื่องบิน |
|
|
ระบบเครื่องมือ |
หัวกัดปาดหน้า เครื่องมือคว้าน |
การตัดเฉือนพื้นที่ขนาดใหญ่ |
|
|
ระบบทำความเย็น |
หมอกระบายความร้อน |
ช่วยลดความเครียดจากความร้อน |
|
|
วัสดุสิ้นเปลือง |
ที่หนีบ บล็อก หมุดดึง |
รายการทั่วไป |
|
6. ชิ้นส่วนแม่พิมพ์ที่มีความแม่นยำ
01
ลักษณะการตัดเฉือน
· ความแม่นยำสูง
· ผิวสำเร็จสูง
· พื้นผิวรูปแบบอิสระที่ซับซ้อน
02
มีความไวสูงต่อ
· การเปลี่ยนรูปเนื่องจากความร้อน
· เครื่องมือหมด
03
การใช้งานทั่วไป
· แม่พิมพ์ฉีดพลาสติก
· แม่พิมพ์หล่อตาย
· แม่พิมพ์ปั๊มความแม่นยำ
04
ประเภทเครื่องทั่วไป
·เครื่องกัดความเร็วสูง
·เครื่องแมชชีนเซ็นเตอร์ 5 แกน
สถานการณ์การตัดเฉือนทั่วไป
|
สถานการณ์ |
การกำหนดค่า |
|
การกลึงแกนแม่พิมพ์ที่มีความแม่นยำ |
เครื่องจักรความเร็วสูง + ตัวจับยึดแบบหดตัว + ตัวเซ็ตเครื่องมือเลเซอร์ |
|
การตกแต่งช่องแม่พิมพ์ด้วยกระจก |
เครื่อง 5 แกน + ดอกเอ็นมิลล์บอล + การระบายความร้อนด้วยอุณหภูมิคงที่ |
การกำหนดค่าทั่วไป
|
หมวดหมู่ |
โมดูล |
การกำหนดค่า |
หมายเหตุ |
|
ส่วนประกอบการทำงานหลัก |
โต๊ะหมุน 5 แกน |
โต๊ะหมุนพร้อมกันที่มีความแม่นยำสูง |
|
|
ระบบการวัด |
ตัวเซ็ตเครื่องมือเลเซอร์ |
การวัดเครื่องมือที่มีความแม่นยำสูง |
|
|
หัววัดชิ้นงาน |
การตรวจจับการเคลื่อนที่แบบไมโคร |
|
|
|
ระบบเครื่องมือ |
เครื่องมือตัด |
ดอกเอ็นมิลล์หัวบอล, หัวกัดไมโคร |
การกลึงพื้นผิวที่แม่นยำ |
|
ที่ยึดแบบหดได้ |
มีความแข็งแกร่งสูง |
|
|
|
ระบบทำความเย็น |
ระบายความร้อนด้วยละอองน้ำมัน / ควบคุมอุณหภูมิให้คงที่ |
ควบคุมการเปลี่ยนรูปเนื่องจากความร้อน |
|
|
วัสดุสิ้นเปลือง |
ดึงสตั๊ด ซีล แคลมป์ |
ส่วนประกอบที่มีความแม่นยำ |
|
