เครื่องแมชชีนนิ่งเซอร์โว (หัวจ่ายกำลัง)

HAEGOLIA Servo Machining Units (หัวจ่ายกำลัง) เป็นส่วนประกอบการขับเคลื่อนแบบโมดูลาร์ที่มีความแข็งแกร่งสูง ออกแบบมาสำหรับการตัดทางอุตสาหกรรมที่ใช้งานหนัก แต่ละยูนิตรวมสปินเดิลที่มีความแม่นยำเฉพาะทาง ตัวเรือนเหล็กหล่อที่แข็งแกร่ง และกลไกป้อนหรือขับเคลื่อนเฉพาะไว้ในโครงสร้างทางวิศวกรรมที่ได้มาตรฐาน ด้วยการแทนที่การกำหนดค่าสปินเดิลที่สร้างขึ้นเอง โมดูลเหล่านี้จะลดรอบการออกแบบอุปกรณ์ให้สั้นลง และรับประกันความแม่นยำในการตัดเฉือนซ้ำในสายการผลิตที่มีปริมาณมากและมีกะการทำงานหลายกะ

เครื่องจักรเพื่อวัตถุประสงค์พิเศษ (SPM): เค้าโครงสถานีเดียวโดยเฉพาะสำหรับการตัดโลหะหลายแกนและหลายมุมพร้อมกัน

การทำดัชนีการผลิตจำนวนมาก: การตั้งค่าความถี่สูงที่ต้องการเวลาวงจรที่สั้นลง เช่น เครื่องถ่ายโอนแบบโรตารีและตารางดัชนีเชิงเส้น

สายการผลิตแบบอัตโนมัติ: การดำเนินงานที่มีมูลค่าการซื้อขายสูง รวมถึงการเจาะลึกของระบบส่งกำลังของยานยนต์ การยึดชิ้นส่วนอากาศยาน และการแปรรูปเหล็กโครงสร้าง

สถาปัตยกรรมแบบโมดูลาร์: อินเทอร์เฟซพื้นฐานที่ได้มาตรฐานและร่องสลักกราวด์ (เช่น 10H7 / 20H7) ช่วยให้สามารถบูรณาการทางกายภาพแบบดรอปอินและความเข้ากันได้ข้ามแบรนด์ที่แม่นยำ

การควบคุมการเบี่ยงเบนหนีศูนย์ของสปินเดิล: โปรโตคอลการประกอบที่เข้มงวดจำกัดการเบี่ยงเบนหนีศูนย์ที่หน้าตัดในแนวรัศมีและแนวแกนไว้ที่ ≤ 0.005 มม. ช่วยลดฮาร์โมนิคในการตัดได้อย่างมีประสิทธิภาพ และยืดอายุการใช้งานของเครื่องมือ

การป้องกันความร้อนและซีล: ซีลน้ำมัน TC แบบริมฝีปากคู่รวมกับแหวนลูกสูบแบบพิเศษจะแยกช่องแบริ่งออกจากสารหล่อเย็นหรือฝุ่นละเอียดที่เข้าไป ทำให้อุณหภูมิคงที่ในระหว่างการวิ่งต่อเนื่อง

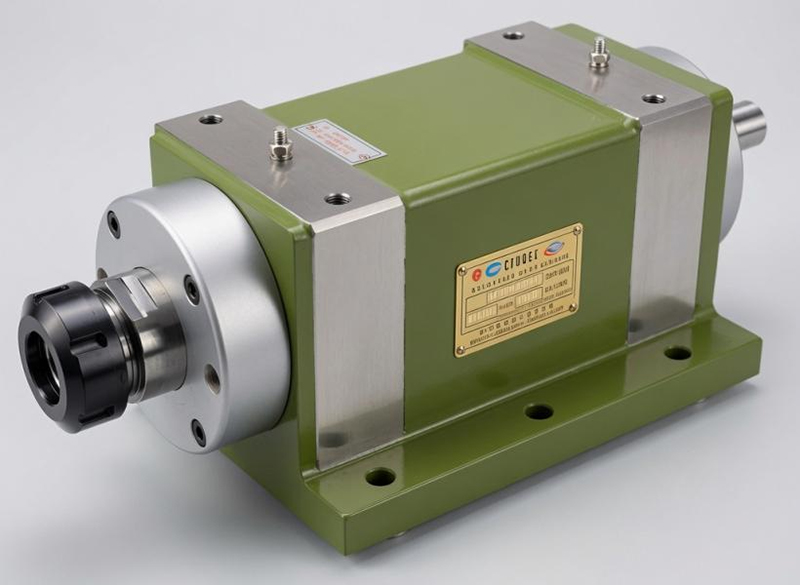

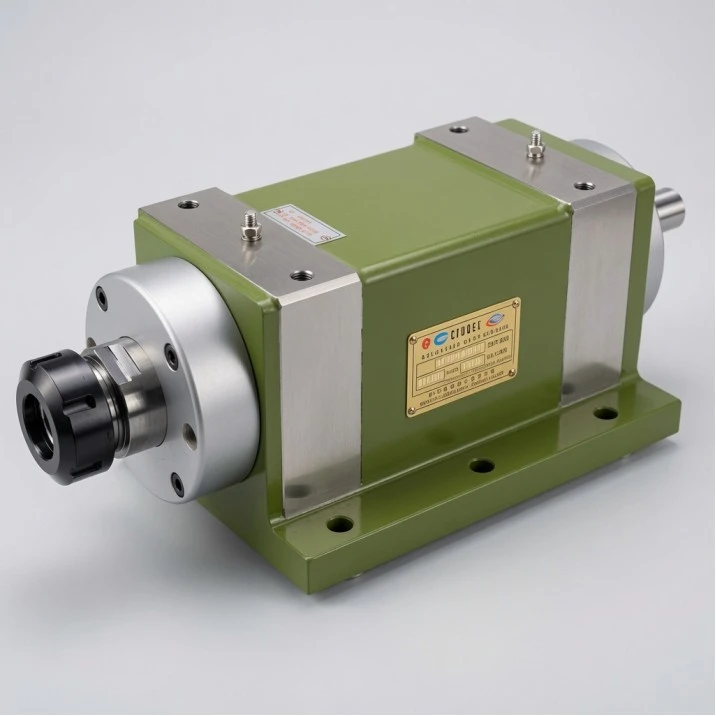

ซีรีส์ 1: หัวสปินเดิลที่มีความแม่นยำ (ซีรีส์ SA / SB / SR)

คืออะไร: โมดูลขับเคลื่อนแบบหมุนล้วนๆ ที่สร้างขึ้นโดยไม่มีกลไกป้อนตามแนวแกนภายใน

ควรใช้เมื่อใด: ปรับให้เหมาะสมสำหรับการกำหนดค่าเครื่องจักรที่มีสไลด์เชิงเส้นเซอร์โวภายนอกที่เป็นอิสระหรือตารางฟีดไฮดรอลิกอยู่แล้ว การหมุนแบบแยกส่วนจากการป้อนเชิงเส้นช่วยให้มั่นใจได้ว่าแรงตัดขนาดใหญ่จะไม่เบี่ยงเบนระบบป้อน ขณะเดียวกันก็ให้ความยืดหยุ่นเชิงพื้นที่สูงในการตั้งค่าแบบหลายแกน

จุดเด่นทางเทคนิค

การใช้งานทั่วไป: การกัดด้วยความเร็วสูงและการกลึงด้วยสไลด์ภายนอกอย่างแม่นยำ อาร์เรย์การเจาะแบบหลายแกนสำหรับ SPM การปรับปรุง CNC แบบโมดูลาร์

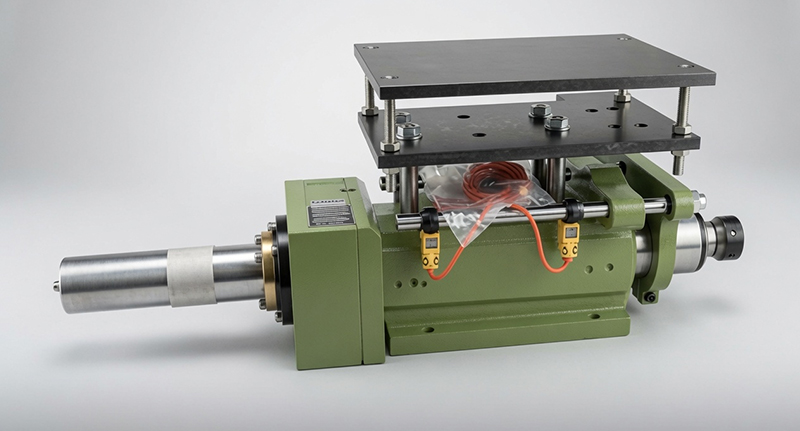

ซีรีส์ 2: หัวแกนหมุนคว้านและกัด (ซีรีส์ HD — ฟีดไฮดรอลิก)

คืออะไร: โมดูลกำจัดวัสดุสำหรับงานหนักโดยใช้กระบอกไฮดรอลิกแรงดันสูงในตัวสำหรับการป้อนตามแนวแกน

ควรใช้เมื่อใด: ระบุเมื่อทำงานกับวัสดุที่มีความเหนียว (เช่น เหล็กหล่อหรือเหล็กโครงสร้าง) ซึ่งระบบป้อนนิวแมติกหรือเซอร์โวมาตรฐานไม่มีแรงขับเพียงพอ ระบบไฮดรอลิกขั้นสูงในตัวช่วยให้โครงสร้างมีความแข็งแกร่ง ซึ่งจำเป็นต่อการป้องกันการโก่งตัวระหว่างการคว้านเส้นผ่านศูนย์กลางขนาดใหญ่หรือการกัดปาดหน้ากว้าง

จุดเด่นทางเทคนิค

การใช้งานทั่วไป: การคว้านหยาบและการเก็บผิวละเอียดของบล็อคเครื่องยนต์และตัวเรือนแบบหล่อขนาดใหญ่ ไลน์การกัดปาดหน้าปริมาณมาก การแปรรูปเหล็กโครงสร้างเฉพาะ

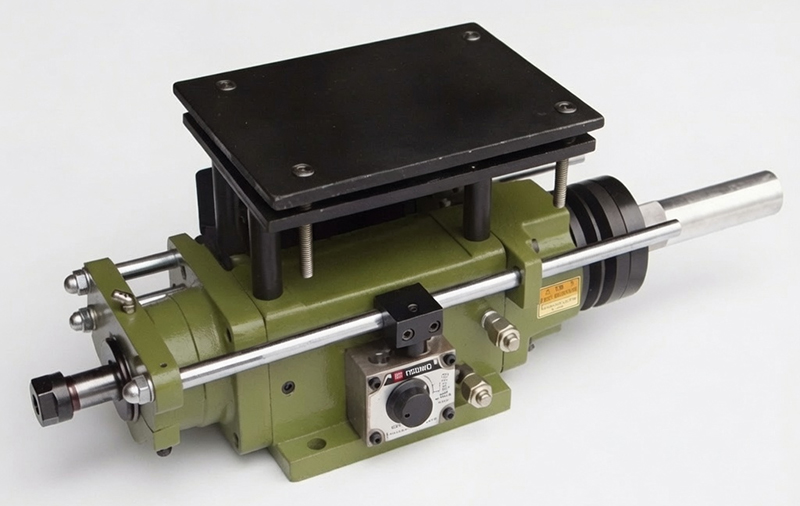

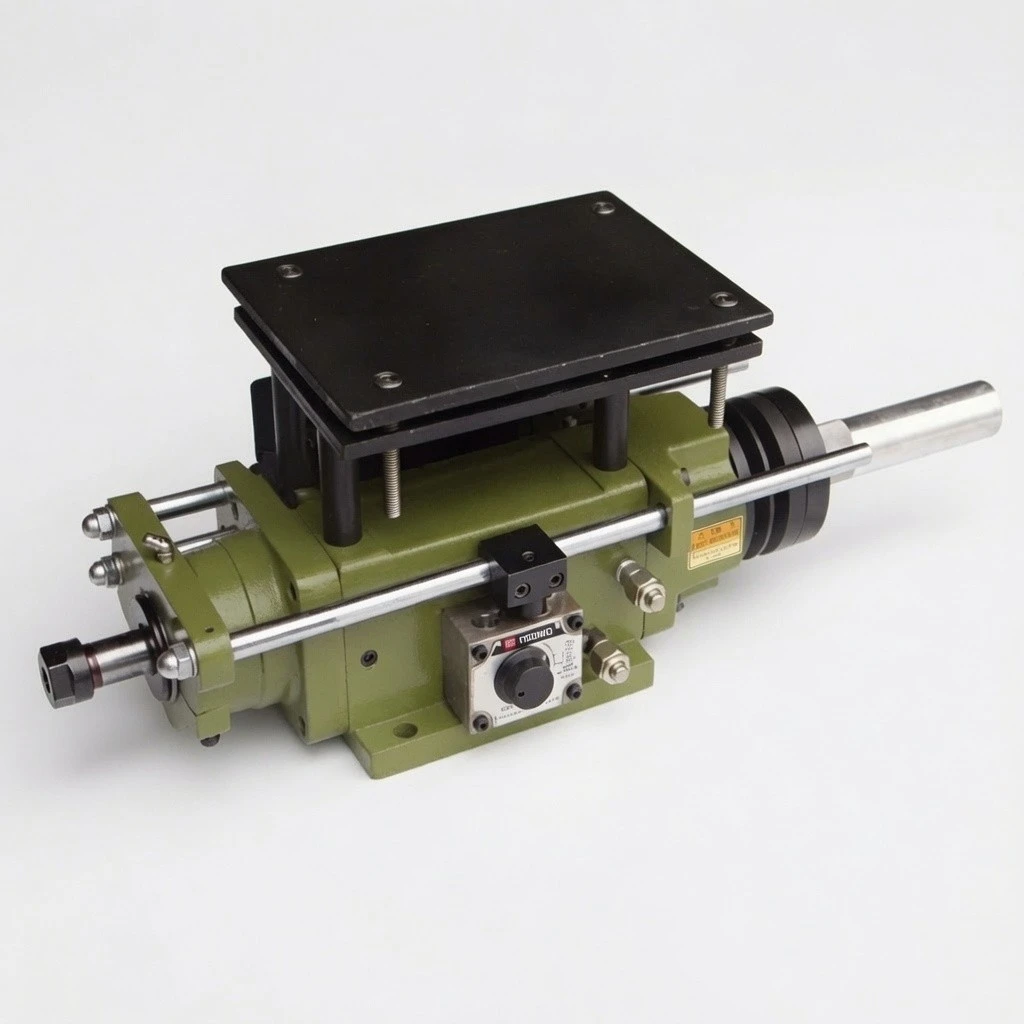

ซีรีส์ 3: หัวแกนหมุนเจาะ (ซีรีส์ HD - ระบบป้อนเองแบบนิวแมติก / ไฮดรอลิก)

คืออะไร: อุปกรณ์เจาะรูความถี่สูงที่มีระบบป้อนอัตโนมัติแบบนิวแมติกหรือไฮดรอลิกในตัว

ควรใช้เมื่อใด: ออกแบบมาเพื่อเพิ่มประสิทธิภาพรอบเวลาในการขุดเจาะแบบสแตนด์อโลนปริมาณมาก สถาปัตยกรรมจมูกที่มีขนาดกะทัดรัดเป็นพิเศษได้รับการเสริมความแข็งแรงเป็นพิเศษเพื่อติดตั้งหัวเจาะแบบหลายสปินเดิล ในขณะที่ไมโครสวิตช์ระยะชักในตัวจะควบคุมขั้นตอนการเลื่อนและการถอยกลับอย่างรวดเร็ว

จุดเด่นทางเทคนิค

การใช้งานทั่วไป: เซลล์เจาะอัตโนมัติที่ให้ผลผลิตสูงและรูปแบบหลายรูที่แน่นหนา การประมวลผลการอัดขึ้นรูปอลูมิเนียมแบบซิงโครไนซ์หลายหัว สิ่งที่แนบมาอาเรย์หลายแกน

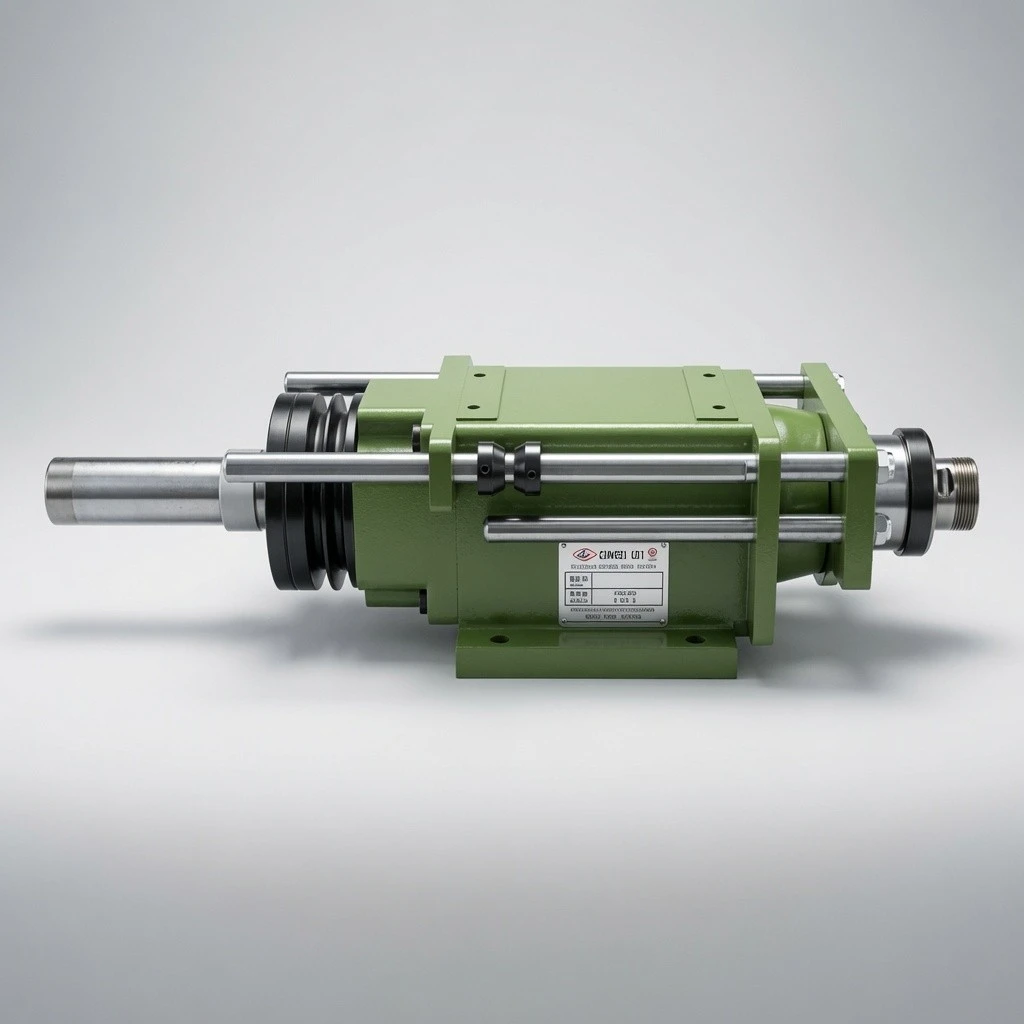

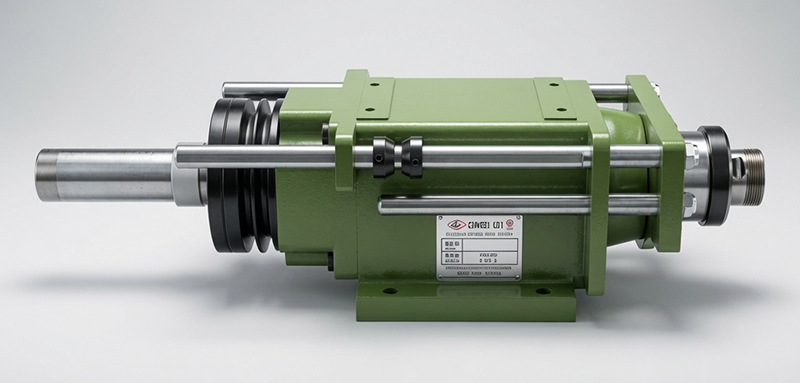

ซีรีส์ 4: หัวต๊าปสปินเดิล (ซีรีส์ HN — ลีดสกรูเชิงกล)

คืออะไร: โมดูลการทำเกลียวแบบแข็งซึ่งใช้คาร์ทริดจ์ลีดสกรูเชิงกลแบบเปลี่ยนได้เพื่อบังคับป้อนตามแนวแกน

เมื่อใดควรใช้: สำคัญมากสำหรับการกลึงเกลียวแบบรูตันหรือการทำงานที่ต้องการความสมบูรณ์ของโปรไฟล์เกลียวโดยสมบูรณ์ การบังคับใช้การซิงโครไนซ์ทางกายภาพ 1:1 ระหว่างการหมุนสปินเดิลและการเลื่อนระยะพิทช์ ช่วยป้องกันการตัดเกลียวหรือการปอกในอะลูมิเนียมอ่อนหรือเหล็กหล่อที่มีฤทธิ์กัดกร่อน โดยไม่ต้องใช้ตัวควบคุม CNC แบบหลายแกนราคาแพง

จุดเด่นทางเทคนิค

การใช้งานทั่วไป: การต๊าปรูตันในชิ้นส่วนยานยนต์หล่อโลหะ สายยึดอุตสาหกรรมที่มีการหมุนเวียนสูง เครื่องต๊าปแบบแข็งหลายแกน

ใช้ผังงานการตัดสินใจด้านล่างเพื่อระบุซีรีส์หัวส่งกำลังที่เหมาะสมอย่างรวดเร็วโดยอิงตามแผนผังเครื่องจักรและการดำเนินการตัดเฉือนหลักของคุณ

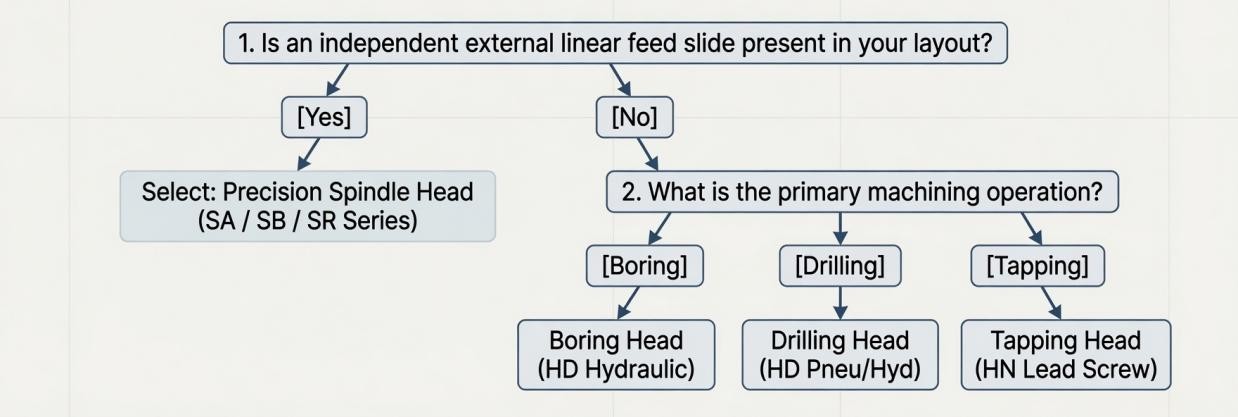

รูปที่ 5-1: ผังการตัดสินใจเลือกหัวกำลัง

1. การประเมินสไลด์: หากเค้าโครงโครงสร้างของคุณมีสไลด์เชิงเส้นแบบเซอร์โวโดยเฉพาะอยู่แล้ว ให้เลือก Precision Spindle Head (ซีรี่ส์ SA / SB / SR)

2. การจับคู่กระบวนการ: เลือกหัวแกนหมุนคว้านและกัด (ไฮดรอลิก HD) สำหรับการขจัดวัสดุหนัก หัวแกนเจาะ (HD นิวแมติก/ไฮดรอลิก) สำหรับการทำรูความถี่สูง หรือหัวต๊าปสปินเดิล (HN Lead Screw) เพื่อยึดโปรไฟล์เกลียวที่แม่นยำ

มูลนิธิการผลิตและคุณภาพ

หัวจ่ายไฟ HG ทุกตัวได้รับการตรวจสอบผ่านการทดสอบจากโรงงานที่ได้มาตรฐานก่อนส่งมอบ ชุดประกอบแบบหมุนได้ใช้ตลับลูกปืนคู่ระดับพรีเมียม (NSK/FAG) เพื่อกระจายการรับน้ำหนักตามแนวแกนและแนวรัศมีที่หนักรวมกัน การวัดสมดุลและการวัดการหมุนแบบดิจิทัลจะถูกจัดเก็บถาวรสำหรับหมายเลขซีเรียลแต่ละหมายเลข ช่วยให้ผู้รวมระบบระหว่างประเทศสามารถข้ามโปรโตคอลการตรวจสอบห่วงโซ่อุปทานรองได้อย่างสมบูรณ์

โปรดติดต่อวิศวกรของเราเพื่อขอข้อมูลผลิตภัณฑ์โดยละเอียดและความช่วยเหลือในการเลือก
