คุณสมบัติทั่วไป:
ทุกรุ่นใช้ระบบคลัตช์ฟันเฟืองสามชิ้นที่แม่นยำพร้อมแคลมป์ไฮดรอลิก ในระหว่างการจัดทำดัชนี พื้นผิวโต๊ะจะไม่ยกขึ้น ซึ่งช่วยรักษาระนาบอ้างอิงการตัดเฉือนให้มั่นคง ความแม่นยำในการจัดทำดัชนีคือ ±4 อาร์ควินาที ความสามารถในการทำซ้ำคือ ±1 อาร์ควินาที การหนีบแบบไฮดรอลิกให้แรงบิดในการล็อคที่มั่นคงและต้านทานแรงสั่นสะเทือนจากการตัดได้ดี โครงสร้างโดยรวมมีความแข็งแกร่งและสามารถรับมือกับงานตัดเฉือนที่มีงานหนักได้
ใช้ร่วมกัน:

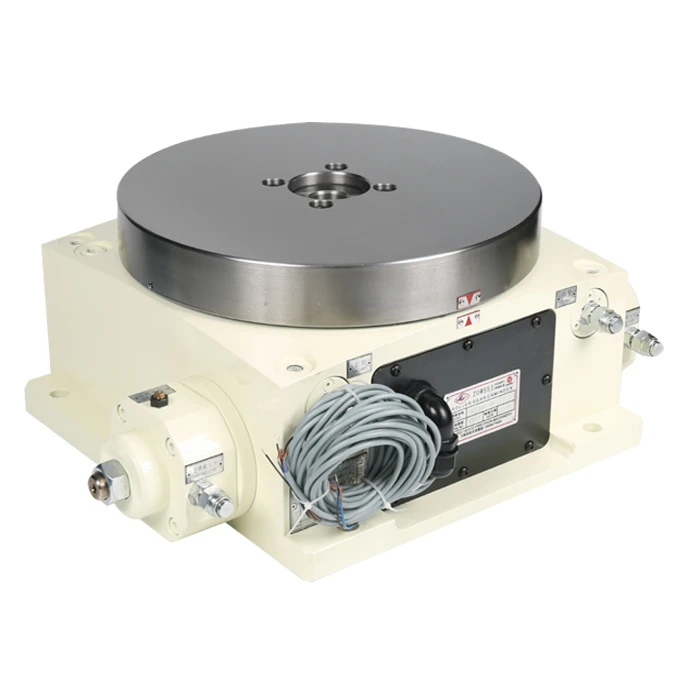

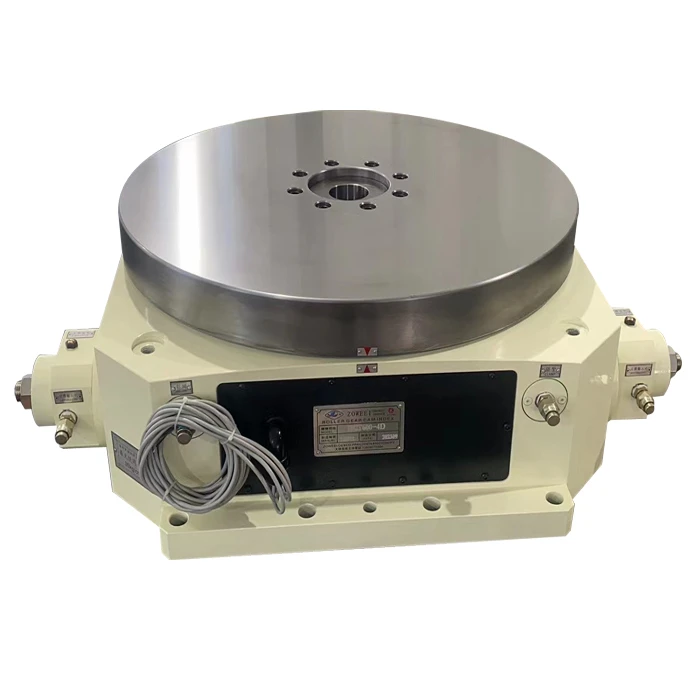

ซีรีส์ NCCT – ตารางดัชนีไฮดรอลิกขับเคลื่อนด้วยลูกเบี้ยวที่มีความแม่นยำ
วิธีการขับเคลื่อน: เซอร์โวมอเตอร์ขับเคลื่อนกลไกลูกเบี้ยวเฟืองลูกกลิ้งสำหรับการจัดทำดัชนี ให้ความเร็วในการจัดทำดัชนีที่รวดเร็วและการทำงานที่ราบรื่น กลไกลูกเบี้ยวมีอายุการใช้งานยาวนาน ทำให้เหมาะสำหรับการใช้งานที่มีความถี่สูงและมีวงจรยาวนาน
มุมการจัดทำดัชนี: ส่วนมาตรฐานคือ 15° และ 18° นอกจากนี้ยังมีการแบ่งส่วนแบบกำหนดเอง 1° หรือ 5° เพื่อรองรับความต้องการการผลิตแบบหลายความหลากหลายและแบบชุดแปรผัน
ประเภทตาราง:
โต๊ะสี่เหลี่ยม: 400 มม. × 400 มม. ถึง 800 มม. × 800 มม. เหมาะสำหรับการหนีบและจัดเรียงชิ้นงานที่ซับซ้อน
โต๊ะกลม: เส้นผ่านศูนย์กลางตั้งแต่ 350 มม. ถึง 1,000 มม. พร้อมความสามารถในการรับน้ำหนักสูงสุด 4,000 กก. ขึ้นอยู่กับรุ่น
อุปกรณ์ที่เข้ากันได้: สามารถติดตั้งกับแผ่นรองหรืออุปกรณ์ติดตั้งได้ เหมาะสำหรับเครื่องกัด เครื่องคว้านรู เครื่องเจียร เครื่องเจาะ/ต๊าป เครื่องมือกลแบบโมดูลาร์ และเครื่องจักรเฉพาะทางต่างๆ
ซีรีส์ HCT / HCTV – ตารางดัชนีไฮดรอลิกสำหรับงานหนัก
วิธีการขับเคลื่อน: ไม่ใช่แบบขับเคลื่อนด้วยมอเตอร์ ใช้หน่วยส่งกำลังไฮดรอลิกพร้อมตัวควบคุมโซลินอยด์วาล์วสำหรับการจัดทำดัชนี มุมการทำดัชนีได้รับการแก้ไขแล้ว โดยรองรับเฉพาะการหารที่เท่ากันเท่านั้น (เช่น 4, 6, 8, 12, 24 ตำแหน่ง) ไม่รองรับการตั้งค่ามุมโดยพลการ
การใช้งานทั่วไป:
การกัดและคว้านชิ้นส่วนโครงสร้างและตัวเรือนขนาดใหญ่
การผลิตเป็นชุดสำหรับงานหนักซึ่งต้องมีการจัดทำดัชนีมุมกว้างบ่อยครั้ง (ภาคยานยนต์และพลังงาน)
การอัพเกรดหัวแบ่งแบบแมนนวลเป็นการจัดทำดัชนีไฮดรอลิกอัตโนมัติสำหรับเครื่องมือกลงานหนัก

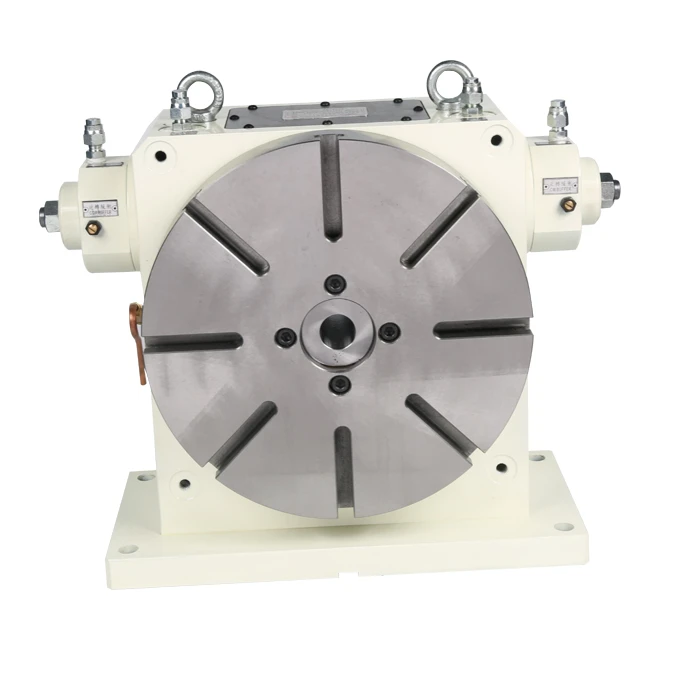

หมายเหตุพิเศษ: ซีรีส์ HCTV รองรับการติดตั้งทั้งแนวนอนและแนวตั้ง และสามารถรวมเป็นแกน CNC ตัวที่ 4 ได้ ทำให้เหมาะสำหรับการกำหนดค่าที่มีพื้นที่จำกัดหรือหลายแกน เมื่อเปรียบเทียบกับซีรีส์ NCCT แล้ว ซีรีส์ HCT/HCTV มีความสามารถในการรับน้ำหนักและแรงบิดในการจับยึดที่สูงกว่า ออกแบบมาสำหรับงานหนักและสภาวะการทำงานที่รุนแรง
ข้อกำหนดและซีรี่ส์ที่แนะนำ
|
ความต้องการ |
ซีรี่ย์แนะนำ |
|
ต้องการมุมกำหนดดัชนีที่ยืดหยุ่น (1°, 5° หรือมุมใดก็ได้) |
NCCT (เซอร์โวมอเตอร์ + ตัวขับลูกเบี้ยว) |
|
ต้องการเฉพาะการหารเท่ากันคงที่ (เช่น 4, 6, 8, 12, 24) |
HCT / HCTV (ควบคุมโซลินอยด์ไฮดรอลิก) |
|
ต้องการโต๊ะสี่เหลี่ยมสำหรับการหนีบชิ้นงานที่ซับซ้อน |
โต๊ะสี่เหลี่ยม NCCT |
|
ต้องการโต๊ะกลมสำหรับงานโรตารี่ทั่วไป |
โต๊ะกลม NCCT |
|
งานหนัก งานตัดหนัก สภาพที่ไม่เอื้ออำนวย |
HCT / HCTV |
|
จำเป็นต้องติดตั้งในแนวนอน/แนวตั้ง หรือการบูรณาการแกนที่ 4 |
เอชซีทีวี |
|
การผลิตอัตโนมัติแบบวงจรยาวและความถี่สูง |
NCCT (ข้อได้เปรียบด้านความทนทานของกลไกลูกเบี้ยว) |
