โซลูชันการจัดทำดัชนีความแม่นยำสูงสำหรับการตัดเฉือน CNC ยุคใหม่

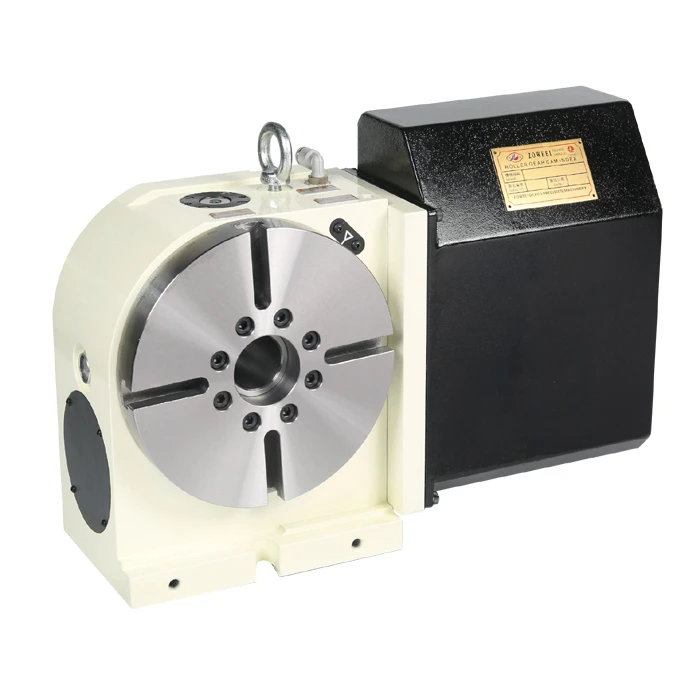

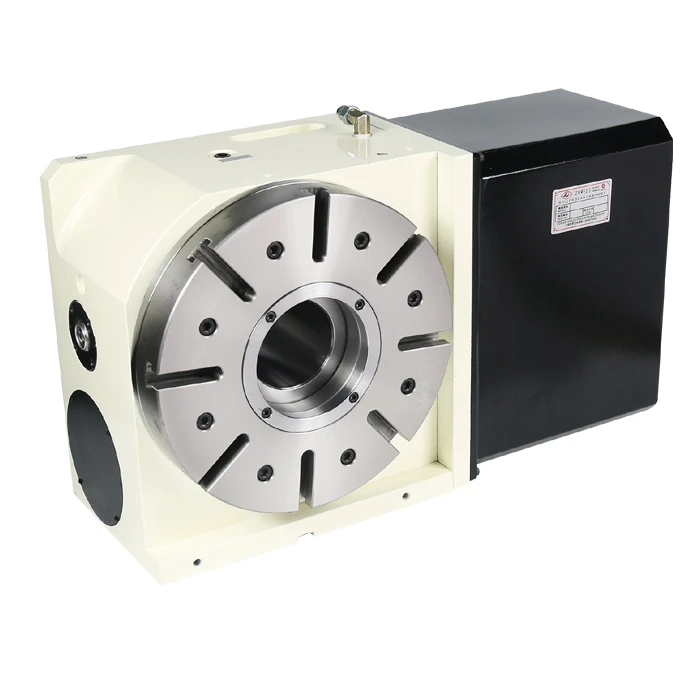

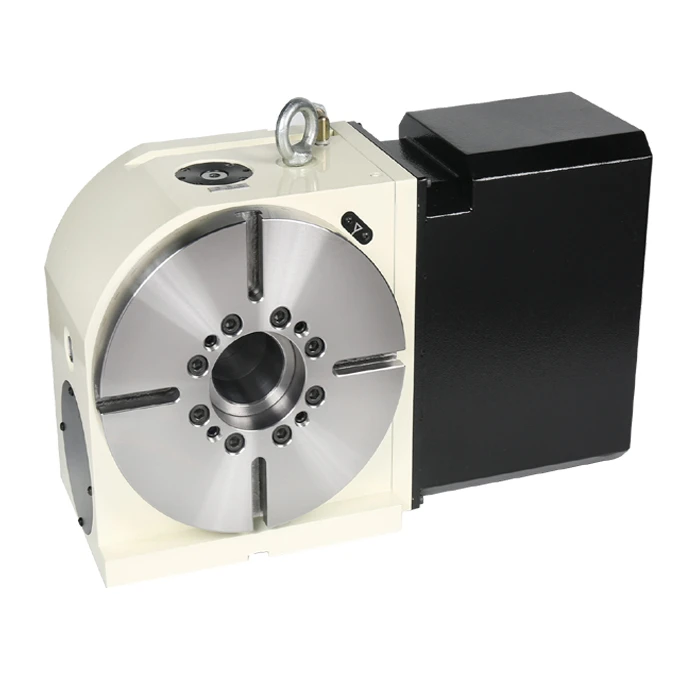

ซีรีส์ CD เป็นยูนิตกำหนดดัชนีแบบหมุนที่มีความแม่นยำสูงซึ่งได้รับการออกแบบทางวิศวกรรมด้วยกลไก Roller CAM แตกต่างจากระบบเฟืองตัวหนอนแบบดั้งเดิม ซีรีส์ CD ใช้หน้าสัมผัสแบบกลิ้งสำหรับการส่งกำลัง ทำให้เกิดระยะฟันเฟืองเป็นศูนย์ ตอบสนองสูง และมีเสถียรภาพในระยะยาวสำหรับเครื่องแมชชีนนิ่งเซ็นเตอร์ CNC
ใช้ร่วมกัน:
ความเป็นเลิศทางเทคนิค
1. กลไกการส่งกำลัง: หน้าสัมผัสแบบกลิ้งและฟันเฟืองเป็นศูนย์
ตรรกะ: โครงสร้างภายในใช้ CAM ลูกกลิ้งที่มีความแม่นยำเพื่อแปลงแรงเสียดทานจากการเลื่อนเป็นการเคลื่อนที่แบบกลิ้ง
ประสิทธิภาพ: ด้วยการประสานงานที่โหลดไว้ล่วงหน้าระหว่าง CAM และลูกกลิ้ง ฟันเฟืองทางกลจะถูกกำจัดทางกายภาพ ช่วยให้มั่นใจได้ถึงการตอบสนองที่รวดเร็วและความแม่นยำในการวางตำแหน่งที่เหนือกว่าระหว่างการสตาร์ท-หยุดบ่อยครั้งและการจัดทำดัชนีแบบสองทิศทาง
2. ความเสถียรที่แม่นยำ: การทำซ้ำ ±4"
เมตริกหลัก: รองรับหน่วยการตั้งค่าขั้นต่ำ 0.001° โดยมีความแม่นยำในการจัดทำดัชนี 20" และความสามารถในการทำซ้ำภายใน ±4"
ความทนทาน: เนื่องจากระบบส่งกำลังแบบลูกกลิ้งมีการสึกหรอต่ำ ความแม่นยำจึงยังคงสม่ำเสมอแม้ภายใต้สภาวะการตัดเฉือนงานหนักในระยะยาว ซึ่งช่วยลดต้นทุนการบำรุงรักษาได้อย่างมาก
3. การตอบสนองแบบไดนามิก: ความเร็วสูงและประสิทธิภาพ
อัตราทดเกียร์ที่ปรับให้เหมาะสม: สำหรับการตัดเฉือนความถี่สูง (เช่น อุตสาหกรรม 3C) รุ่นต่างๆ เช่น CD-125/170/200 มีอัตราส่วน 1:36 ทำให้ได้ความเร็วเอาต์พุตสูงสุด 111 รอบต่อนาที เพื่อลดเวลาการไม่ตัดดัชนีให้เหลือน้อยที่สุด
4. ความแข็งแกร่งในการล็อค: การหนีบแบบหลายขั้นตอน
ความน่าเชื่อถือ: ติดตั้งกลไกการจับยึดแบบนิวแมติกหรือไฮดรอลิกที่มีความแข็งแกร่งสูง ตัวอย่างเช่น รุ่น CD-255 ให้แรงบิดในการจับยึดที่ 50 kgf.m (นิวแมติก) / 110 kgf.m (ไฮดรอลิก) ทำให้มั่นใจได้ว่าการกระจัดเป็นศูนย์ระหว่างการตัดงานหนัก
ข้อมูลจำเพาะและความเข้ากันได้
01
กลุ่มผลิตภัณฑ์ มีจำหน่ายตั้งแต่เส้นผ่านศูนย์กลางโต๊ะ Φ125มม. ถึง Φ1000มม.:
ซีดี/ซีทีซีรีส์:
การออกแบบใช้งานได้สองทางในแนวตั้ง/แนวนอน เข้ากันได้กับเครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้ง (VMC) ส่วนใหญ่
ซีรี่ส์ HCD:

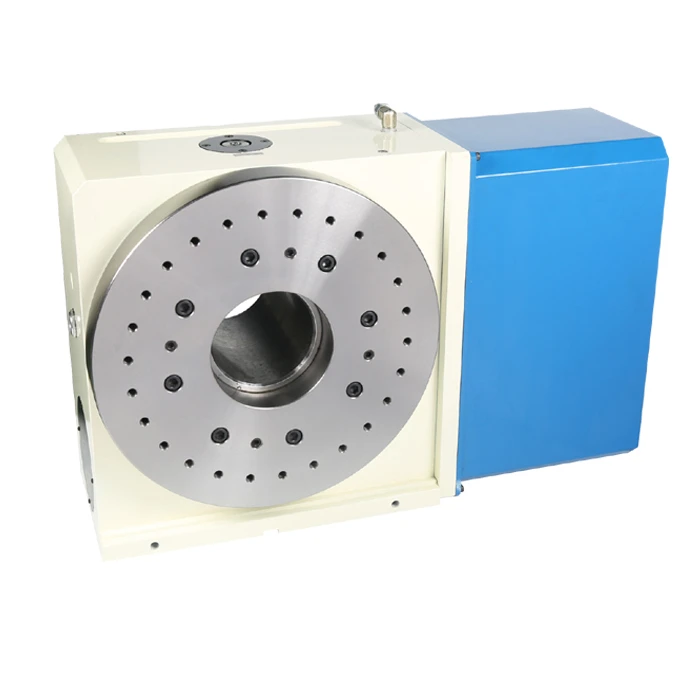

การออกแบบแนวนอนโดยเฉพาะพร้อมโต๊ะสี่เหลี่ยม เหมาะสำหรับเครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอน (HMC)
02
Global System Integration การออกแบบอินเทอร์เฟซที่ได้มาตรฐานเพื่อการบูรณาการอย่างราบรื่นกับระบบเซอร์โวชั้นนำของโลก:
Fanuc / Mitsubishi / Yaskawa / Siemens / Heidenhain และอีกมากมาย
03
รองรับระบบนิเวศ การรองรับการจับชิ้นงานที่ครอบคลุมด้วยสต็อกท้ายซีรีส์ HTS (แบบแมนนวล), TAT (อัตโนมัติ) และ FT (เบรกแบบนิวแมติก) ที่เข้ากันเพื่อให้มั่นใจในความแข็งแกร่งสำหรับการตัดเฉือนชิ้นงานที่ซับซ้อน
NO.001°(หนึ่งในพันองศา)
|
ข้อมูลจำเพาะ/รุ่น |
หน่วย |
ซีดี-125 |
ซีดี-170 |
ซีดี-200 |
ซีดี-255 |
ซีดี-320 |
ซีดี-400 |
ซีดี-500 |
ซีดี-630 |
ซีดี-630H |
ซีดี-800H |
ซีดี-1000H |
|
|
เส้นผ่านศูนย์กลางของโต๊ะ |
มม |
φ125 |
φ170 |
φ200 |
φ255 |
f320 |
φ400 |
φ500 |
f630 |
630*630 |
800*800 |
1,000*1,000 |
|
|
ความสูงตรงกลาง (แนวตั้ง) |
มม |
110 |
135 |
160 |
160 |
210 |
255 |
310 |
360 |
卧式 |
卧式 |
卧式 |
|
|
แกนหมุนผ่านเส้นผ่านศูนย์กลางรู |
มม |
20 |
40 |
40 |
60 |
90 |
120 |
180 |
100 |
100 |
100 |
100 |
|
|
ความสูงโดยรวม (แนวนอน) |
มม |
150.2 |
153.8 |
153.8 |
204.5 |
250 |
255 |
315 |
330 |
375 |
420 |
445 |
|
|
เส้นผ่านศูนย์กลางของรูโต๊ะ |
มม |
f35 |
f40 |
f50 |
f80 |
φ120 |
f140 |
φ200 |
f150 |
f150 |
f150 |
f150 |
|
|
โต๊ะ T-slot |
มม |
12H7 |
12H7 |
12H7 |
12H7 |
14H7 |
14H7 |
18 อา |
18 อา |
18 อา |
22H7 |
22H7 |
|
|
บล็อกแนะนำตำแหน่ง |
มม |
14H7 |
18 อา |
18 อา |
18 อา |
18 อา |
18 อา |
18 อา |
18 อา |
16H7 |
16H7 |
16H7 |
|
|
ความเร็วสูงสุด (4000 รอบต่อนาที) |
รอบต่อนาที |
111 |
111 |
111 |
67 |
55.5 |
33 |
33 |
22 |
22 |
18.5 |
5.5 |
|
|
อัตราส่วนการลด |
|
1:36 |
1:36 |
1:36 |
1:60 |
1:72 |
1:120 |
1:120 |
1:180 |
1:180 |
1:216 |
1:720 |
|
|
การเลือกเซอร์โวมอเตอร์ |
|
β4/β8 |
β4/β8 |
β4/β8 |
β8/β12 |
ข22 |
ข22 |
ข22 |
ข22 |
ข22 |
ข22 |
ข22 |
|
|
เดดเวท |
แนวตั้ง |
กก |
50 |
75 |
75 |
100 |
200 |
250 |
400 |
600 |
/ |
/ |
/ |
|
แนวนอน |
กก |
80 |
150 |
150 |
250 |
450 |
500 |
800 |
1600 |
1600 |
3500 |
5000 |
|
|
ใช้ Tailstock แล้ว |
กก |
80 |
150 |
150 |
250 |
410 |
500 |
800 |
1300 |
/ |
/ |
/ |
|
|
การทำซ้ำ |
วินาที |
±4 |
±4 |
±4 |
±4 |
±4 |
±4 |
±4 |
±4 |
±4 |
±4 |
±4 |
|
|
ความแม่นยำในการจัดทำดัชนี |
วินาที |
40 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
|
น้ำหนักสุทธิ (ไม่รวมมอเตอร์) |
กก |
38 |
50 |
58 |
140 |
180 |
300 |
450 |
700 |
750 |
1170 |
2160 |
|
|
สูงสุดที่อนุญาต โหลดตามแนวแกน (N) |
เอ็น |
11000 |
15000 |
17500 |
20000 |
23000 |
40000 |
55000 |
85000 |
85000 |
105000 |
192000 |
|
|
โหลดรัศมีที่อนุญาต (N·m) |
น.ม |
270 |
300 |
330 |
1000 |
1200 |
2000 |
2600 |
6100 |
6100 |
7600 |
21000 |
|
|
โหลดไฟฟ้า โมเมนต์ที่อนุญาต (N·m) |
น.ม |
500 |
1000 |
1400 |
1800 |
2000 |
4000 |
7100 |
9600 |
9600 |
12800 |
23500 |
|
|
ระบบล็อค (นิวเมติก) |
MPa |
3-5 |
3-5 |
3-5 |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
|
|
ระบบหนีบ (นิวเมติก/ไฮดรอลิก) |
|
นิวเมติก |
นิวเมติก |
นิวเมติก |
ไฮดรอลิก |
ไฮดรอลิก |
ไฮดรอลิก |
ไฮดรอลิก |
ไฮดรอลิก |
ไฮดรอลิก |
ไฮดรอลิก |
ไฮดรอลิก |
|
|
แรงดันอุปทาน |
กก./ซม.² |
5 |
5 |
5 |
25 |
30 |
30 |
30 |
35 |
35 |
35 |
35 |
|
|
แรงบิดในการหนีบ |
N·m (kgf.m) |
16 |
25 |
25 |
90 |
150 |
180 |
265 |
460 |
460 |
760 |
1100 |
|
ตัวเลือกและอุปกรณ์เสริมด้านการทำงาน

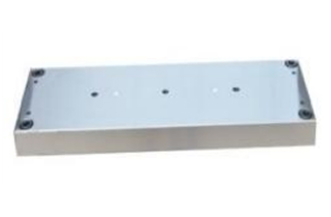

แผ่นสะพาน (แผ่นย่อยและแผ่นฐาน)

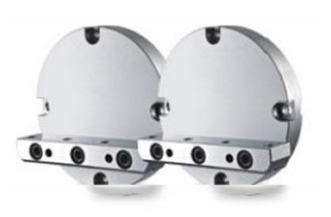

L-บล็อก

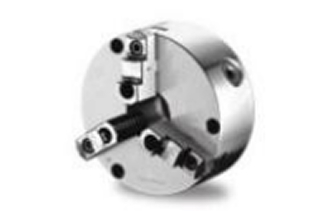

หัวจับ 3 ขากรรไกร

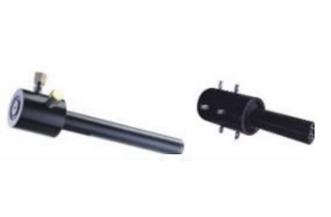

ข้อต่อโรตารี่แบบนิวเมติก / ไฮดรอลิก

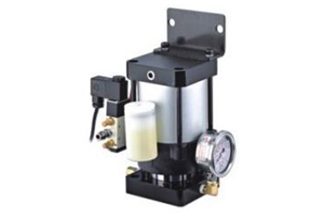

แอร์-0อิล บูสเตอร์

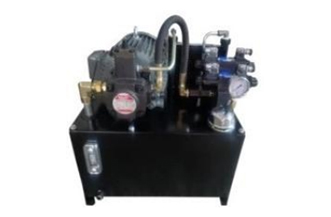

หน่วยไฮดรอลิก

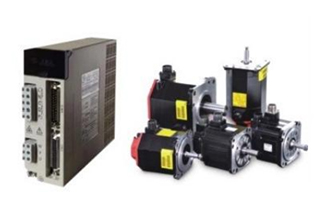

เซอร์โวมอเตอร์และไดร์เวอร์
