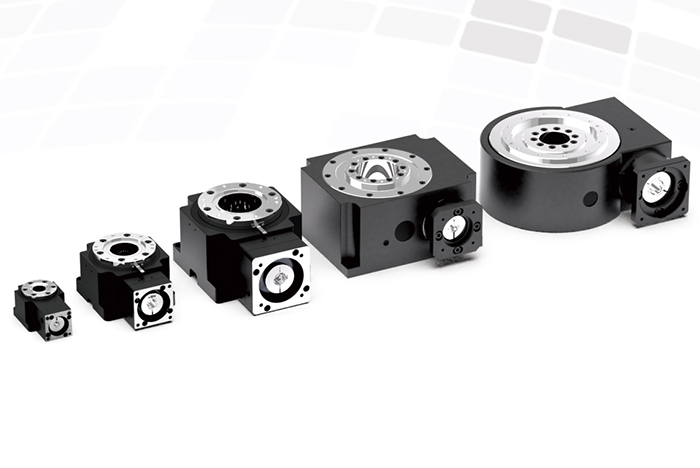

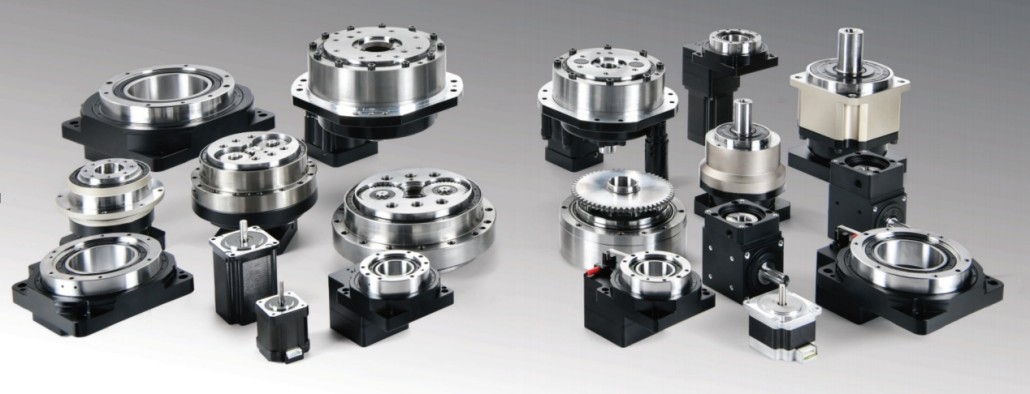

แพลตฟอร์มโรตารีกลวง

หน่วยกระตุ้นแบบ Arc-Second ที่ผสานรวมระบบส่งกำลังที่แม่นยำและตลับลูกปืนก้างปลาที่มีความแข็งแกร่งสูง

ระบบส่งกำลังและการสนับสนุนแบบรวม: กลไกการลดขนาดและแบริ่งลูกกลิ้งแบบไขว้ได้รับการบูรณาการอย่างล้ำลึก ช่วยให้สามารถขันน้ำหนักบรรทุกลงบนโต๊ะเอาต์พุตได้โดยตรง ช่วยลดตัวเรือนและข้อต่อแบริ่งอิสระ

ระบบขับเคลื่อนหลายพัลส์อเนกประสงค์: มีให้เลือกทั้งแบบเฟืองตัวหนอน เฟืองดอกจอก และเฟืองไฮปอยด์ เพื่อให้ตรงกับสภาพการทำงานที่แตกต่างกัน เช่น การล็อคตัวเอง โหลดหนัก และเสียงรบกวนต่ำ

การจัดทำดัชนีความแม่นยำ Arc-Second: ความแม่นยำในการระบุตำแหน่งซ้ำภายใน ≤±10 arcsec พร้อมอายุการใช้งานการออกแบบซีรีส์เต็ม 20,000 ชั่วโมง

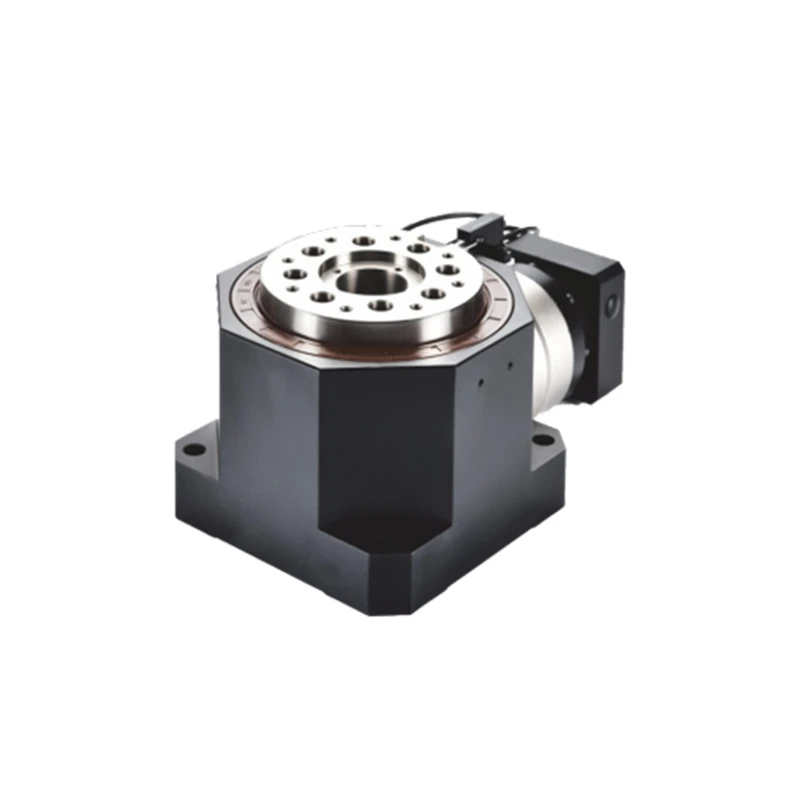

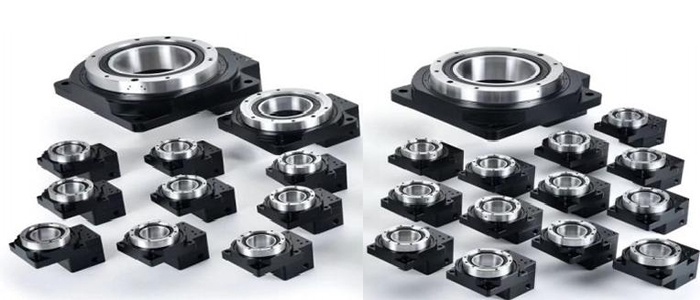

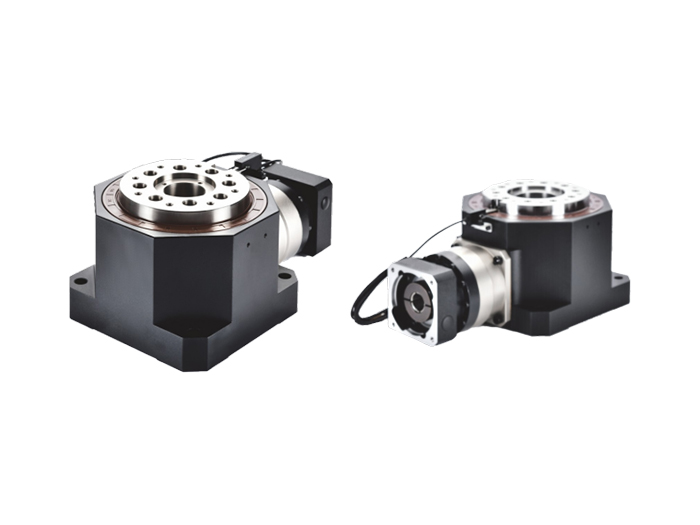

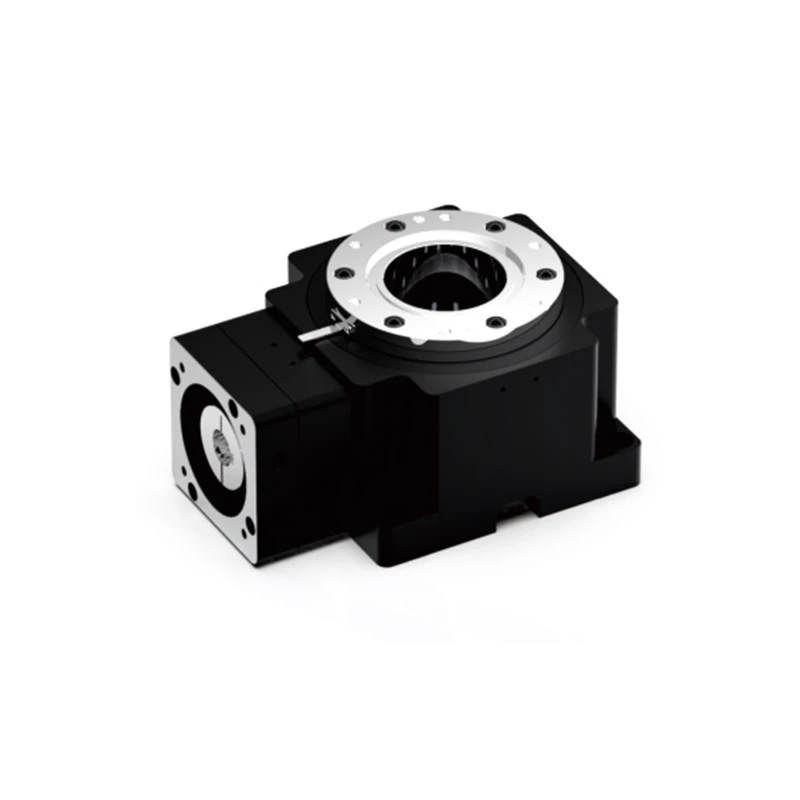

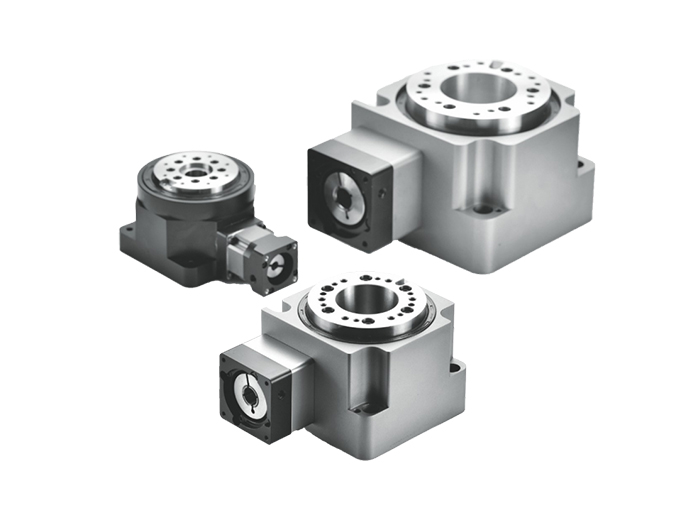

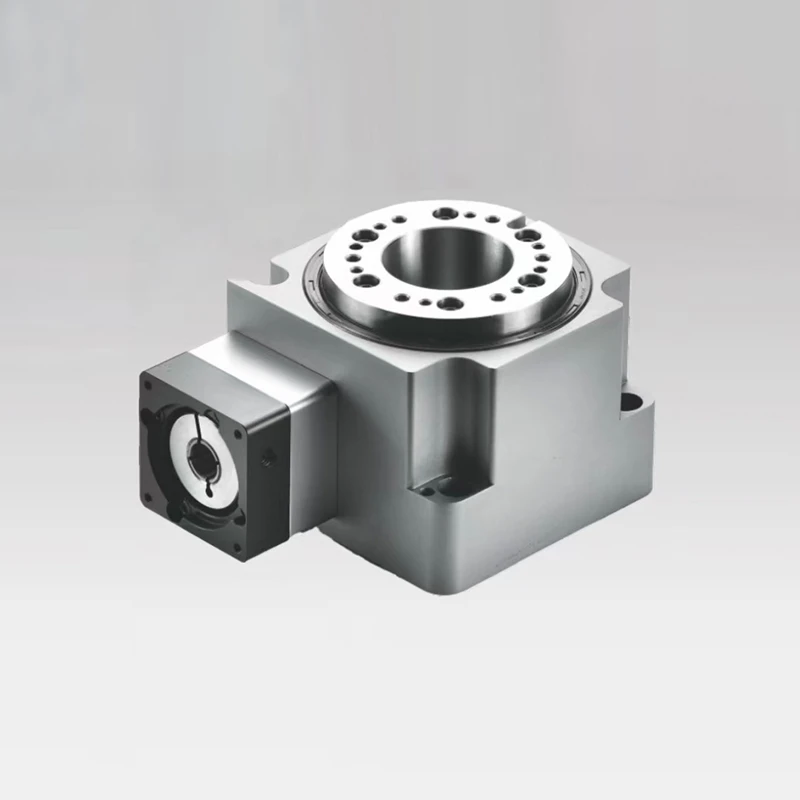

แท่นหมุน Precision Hollow เป็นแอคชูเอเตอร์ที่มีการบูรณาการสูงซึ่งออกแบบมาสำหรับตารางจัดทำดัชนีอัตโนมัติแบบหลายสถานี ปรัชญาการออกแบบหลักอยู่ที่การผสมผสานกลไกลดเกียร์ที่แม่นยำและแบริ่งลูกกลิ้งขวางที่มีความแข็งแกร่งสูง

ด้วยการล็อคน้ำหนักบรรทุกโดยตรงบนโต๊ะหมุนเอาท์พุต ระบบจะได้รับการรองรับที่หมุนได้อย่างเสถียรตลอดทั้งโมเมนต์แนวแกน แนวรัศมี และการพลิกคว่ำ ซึ่งช่วยลดความจำเป็นในการใช้บล็อกแบริ่งเสริมและคัปปลิ้งส่งกำลังตามสั่ง ซึ่งจะช่วยปรับปรุงห่วงโซ่การประกอบขั้นพื้นฐานและเพิ่มความแข็งแกร่งของระบบเป็นทวีคูณ

เมื่อเปรียบเทียบกับโซลูชันมอเตอร์ไดเร็กไดรฟ์ (DD) แล้ว แพลตฟอร์มโรตารีแบบกลวงให้การดูดซับแรงบิดต้านโหลดเกินที่เหนือกว่า และคุ้มต้นทุนที่สูงกว่าในระหว่างรอบการสตาร์ท-สต็อปความถี่สูง เมื่อเปรียบเทียบกับเครื่องสร้างดัชนีลูกเบี้ยวเชิงกลแบบดั้งเดิม รองรับการจัดทำดัชนีมุมที่ตั้งโปรแกรมได้อย่างเต็มที่เพื่อเพิ่มความยืดหยุ่นของรอบเวลา การออกแบบรูทะลุที่มีเส้นผ่านศูนย์กลางขนาดใหญ่เต็มรูปแบบช่วยให้สายนิวแมติก สายไฟฟ้า และเส้นทางเลเซอร์ผ่านโดยตรงผ่านศูนย์กลางโรตารี ขจัดปัญหาสายเคเบิลพันกันและความล้มเหลวจากความเมื่อยล้าโดยสิ้นเชิง

1. การส่งผ่านที่แม่นยำ: รูปทรงสามแบบเพื่อการจับคู่การใช้งานที่แน่นอน

ระบบขับเคลื่อนเฟืองตัวหนอน (ซีรีส์แนวนอน): การกำหนดค่าหน้าสัมผัสแบบเลื่อนทำให้เกิดการล็อคตัวเองทางกลไกโดยธรรมชาติ ซึ่งช่วยขจัดความเสี่ยงในการขับดิสก์กลับในระหว่างที่สูญเสียพลังงาน เหมาะอย่างยิ่งสำหรับการกำหนดค่าแนวตั้งและการจัดทำดัชนีมาตรฐานที่คำนึงถึงต้นทุน

ชุดขับเฟืองดอกจอกแบบเกลียว (ซีรีส์มุมขวา): ขอบฟันเกลียวกราวด์ช่วยให้การเปลี่ยนเส้นทางแรงบิด 90° มีประสิทธิภาพสูง โดยคงไว้ซึ่งความแม่นยำเป็นพิเศษภายใต้โหลดกระแทกงานหนัก

ชุดขับเฟืองไฮปอยด์ (ซีรีส์ไฮปอยด์): การออกแบบแกนออฟเซ็ตจะเพิ่มจำนวนฟันในการสวมพร้อมกัน ช่วยลดแรงเค้นจากฟันซี่เดียว ช่วยให้เอาท์พุตแรงบิดสูงภายในขอบเขตฟันเฟืองต่ำที่จำกัดอย่างแน่นหนา ขณะเดียวกันก็ลดฮาร์โมนิกความถี่สูงลงอย่างมาก

2. การรองรับการแกว่งที่มีความแข็งแกร่งสูง: ตลับลูกปืนเดี่ยวจัดการการโหลดแบบหลายทิศทาง

ตารางเอาต์พุตจะรวมแบริ่งลูกกลิ้งแบบไขว้ที่มีความแม่นยำโดยตรง โดยที่ลูกกลิ้งจะถูกจัดเรียงในรูปแบบกากบาท 90° สถาปัตยกรรมตลับลูกปืนแบบเอกพจน์นี้จัดการโมเมนต์ตามแนวแกน รัศมี และการพลิกคว่ำที่รวมกันอย่างอิสระ แม้ภายใต้การโหลดที่ผิดปกติอย่างหนัก การเบี่ยงเบนหนีศูนย์ตามแนวแกนและแนวรัศมีของดิสก์เอาท์พุตยังคงมีความเสถียรอย่างแข็งแกร่งภายใน ≤0.01 มม. ขจัดการโยกเยกของส่วนหน้าและการโก่งตัวของคานยื่นออกไปโดยสิ้นเชิงซึ่งเกิดจากการระยะห่างของตลับลูกปืน ปกป้องความสม่ำเสมอในการปฏิบัติงานในระยะยาว

3. อินเทอร์เฟซมอเตอร์แบบเปิดทั้งหมด: Plug-and-Play, Zero Coupling

โดดเด่นด้วยหน้าแปลนอะแดปเตอร์มอเตอร์แบบโมดูลาร์แบบถอดเปลี่ยนได้และชุดเพลาอินพุต ทำให้สามารถใช้งานร่วมกับเซอร์โวและสเต็ปเปอร์มอเตอร์กระแสสลับกระแสหลักจากแบรนด์ต่างๆ เช่น Yaskawa, Mitsubishi และ Panasonic วิศวกรสามารถดำเนินการจับคู่กำลังได้อย่างรวดเร็วโดยไม่ต้องปรับเปลี่ยนโครงสร้างแชสซีของเครื่องจักร ซึ่งช่วยลดระยะเวลารอคอยตั้งแต่การร่างครั้งแรกไปจนถึงการทดสอบการทำงานในโรงงาน

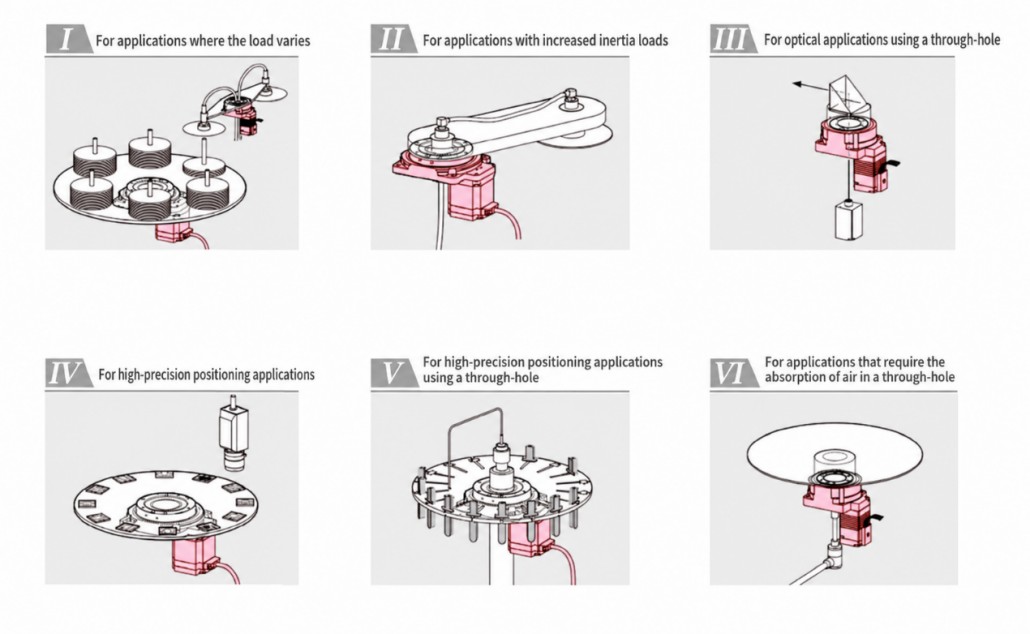

เครื่องกำหนดตำแหน่งการเชื่อมอัตโนมัติ: รูกลวงขนาดใหญ่รองรับสายไฟฉายและป้องกันท่อก๊าซตรงผ่านศูนย์กลาง ช่วยให้หมุนได้อย่างต่อเนื่อง 360° โดยไม่จำกัด จับคู่กับการล็อคตัวเองด้วยเฟืองตัวหนอนเพื่อการวางแนวที่ปลอดภัยเมื่อหยุดทำงานในระหว่างการหยุดฉุกเฉิน

การจัดการเวเฟอร์แบบเซมิคอนดักเตอร์: ความสามารถในการทำซ้ำอาร์กวินาทีช่วยตอบสนองความคลาดเคลื่อนในการจัดตำแหน่งเวเฟอร์ที่เข้มงวด ในขณะที่ทางเดินกลวงเป็นที่เก็บท่อดูดสุญญากาศอย่างราบรื่น การปล่อยอนุภาคต่ำของ Hypoid Series เหมาะกับสภาพแวดล้อมในห้องปลอดเชื้อ

ตารางดัชนีการตัดและการมาร์กด้วยเลเซอร์: การแทนที่โดยตรงสำหรับมอเตอร์ DD รักษาดัชนีตำแหน่งที่แม่นยำในขณะที่ลดต้นทุนรวมของระบบและขจัดความซับซ้อนในการจัดการระบายความร้อน

สายการประกอบที่มีความแม่นยำ 3C: การทำงานที่มีเสียงรบกวนต่ำและไม่ต้องบำรุงรักษา สอดคล้องกับความต้องการในการอัพเกรดระบบอัตโนมัติทางอุตสาหกรรม รองรับการเขียนโปรแกรมที่ยืดหยุ่นสำหรับการจัดทำดัชนีหลายสถานีโดยพลการ

เมทริกซ์พารามิเตอร์ทางเทคนิคแบบเต็ม: ภาพรวมนี้ทำหน้าที่เป็นคู่มือผลิตภัณฑ์ทั่วไป สำหรับพิมพ์เขียวมิติโดยละเอียด เส้นผ่านศูนย์กลางรูเจาะทะลุที่แน่นอน แรงตามแนวแกน/แนวรัศมีที่อนุญาต และอัตราทดเกียร์ที่แม่นยำ (เช่น 1:5, 1:10, 1:18) สำหรับรุ่นเฉพาะ โปรดดาวน์โหลดคู่มือทางเทคนิคแพลตฟอร์มโรตารีกลวงแบบเต็ม

การตรวจสอบทางวิศวกรรมตามความต้องการ: การจับคู่ความเฉื่อยและการคำนวณการเร่งความเร็วรอบการทำงานมีความสำคัญอย่างยิ่งต่อความสำเร็จในการจัดทำดัชนี แบ่งปันน้ำหนักบรรทุก เส้นผ่านศูนย์กลางโต๊ะหมุน และเวลารอบเป้าหมายของคุณกับเรา วิศวกรด้านการประยุกต์ใช้งานของ HAEGOLIA จะให้การคำนวณแบบไดนามิกและคำแนะนำแบบจำลองโดยไม่มีค่าใช้จ่าย
