ระบบดัชนีลูกเบี้ยว

โซลูชั่นการเคลื่อนไหวแบบไม่ต่อเนื่องความถี่สูงและไม่มีฟันเฟืองที่ทันสมัย

ระบบการจัดทำดัชนีลูกเบี้ยวแปลงอินพุตแบบหมุนต่อเนื่องให้เป็นการเคลื่อนไหวการจัดทำดัชนีแบบไม่ต่อเนื่องที่แม่นยำ ตัวสร้างดัชนีของเราได้รับการสนับสนุนจากความเชี่ยวชาญด้านการผลิตที่มีความแม่นยำยาวนานถึง 20 ปี โดยมีกลไกคลัตช์แบบลูกกลิ้งที่ได้รับการปรับปรุงประสิทธิภาพ ซึ่งขจัดปัญหาฟันเฟืองที่มีอยู่ในระบบขับเคลื่อนเกียร์แบบดั้งเดิมโดยสิ้นเชิง ให้ตำแหน่งแบบหมุนที่มีความเร็วสูง แรงบิดสูง และไม่ต้องบำรุงรักษาสำหรับสายการประกอบอัตโนมัติ เครื่องจักรบรรจุภัณฑ์ และอุปกรณ์การผลิตแบตเตอรี่ลิเธียมไอออน

ใช้ร่วมกัน:

สอบถามตอนนี้

ความเป็นเลิศทางเทคนิค

1. จลนศาสตร์เชิงกล: แรงเสียดทานจากการกลิ้งล้วนๆ และฟันเฟืองเป็นศูนย์

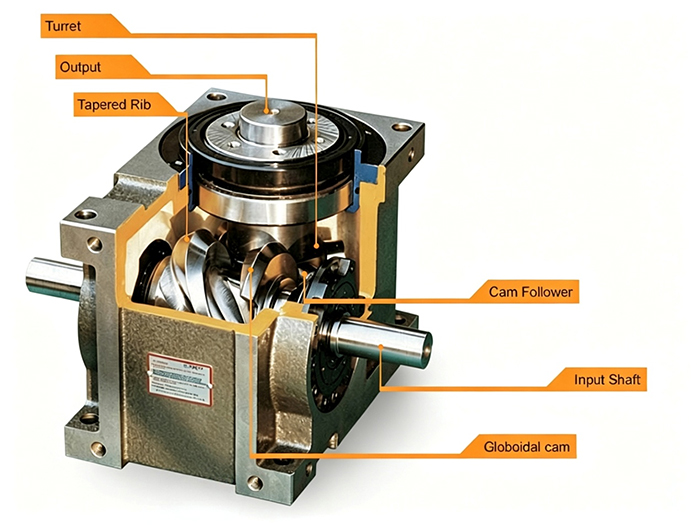

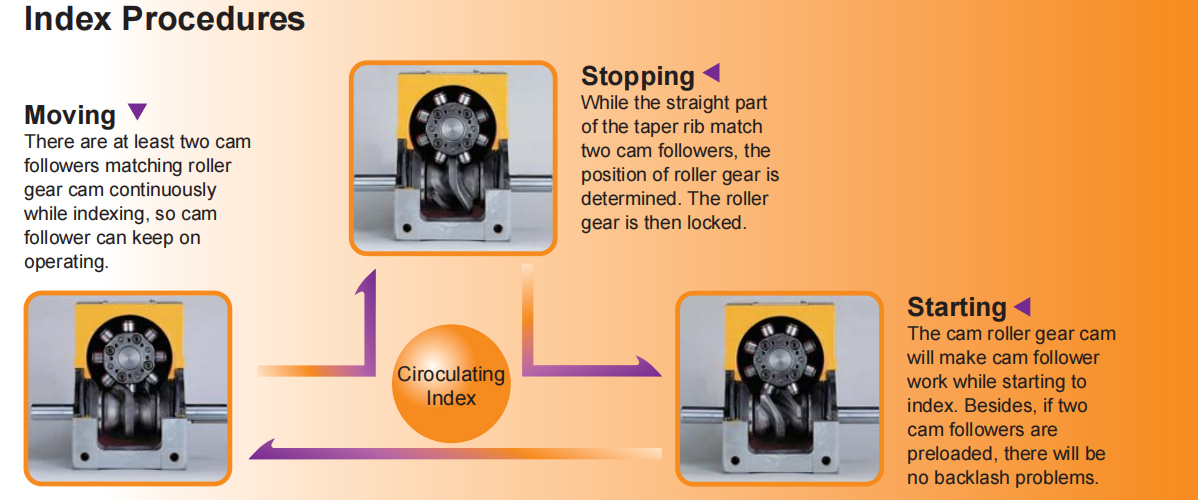

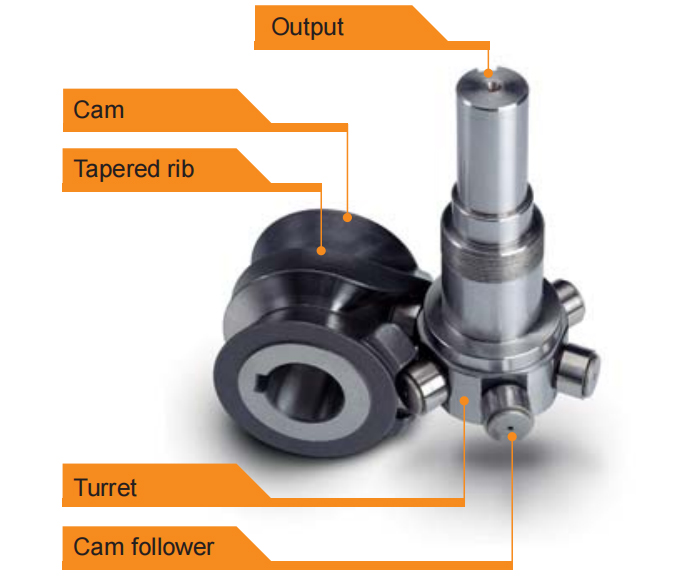

• ลอจิกกลไก: ลูกเบี้ยวทรงกลมบนเพลาอินพุตเชื่อมต่อกันอย่างแนบเนียนกับแบริ่งลูกกลิ้งเรียวบนป้อมปืนเอาต์พุต ด้วยการโหลดล่วงหน้าทางกายภาพของลูกเบี้ยวและลูกกลิ้ง โซนตายทางกลและระยะฟันเฟืองจะถูกกำจัดที่แหล่งกำเนิด ทำให้มั่นใจในการล็อคอย่างสมบูรณ์ในระหว่างขั้นตอนการเร่งความเร็วและระยะพัก

• ความต้านทานต่อการสึกหรอ: แรงเสียดทานจากการเลื่อนแบบดั้งเดิมถูกแทนที่ด้วยหน้าสัมผัสการกลิ้งล้วนๆ แม้จะผ่านรอบความถี่สูงหลายล้านรอบ หน่วยก็ยังคงรักษาความแม่นยำในการจัดทำดัชนีอาร์ควินาทีโดยไม่ลดทอนความแม่นยำ

2. การควบคุมแบบไดนามิก: เส้นโค้งการเคลื่อนไหวที่ปรับให้เหมาะสมทางคณิตศาสตร์

• การระงับการสั่นสะเทือน: การกำหนดค่ามาตรฐานรองรับกราฟความเร่งขั้นสูงหลายกราฟ รวมถึง Modified Sine (MS), Modified Trapezoid (MT) และ Modified Constant Velocity (MCV50)

• ประโยชน์หลัก: โปรไฟล์ทางคณิตศาสตร์เหล่านี้ทำให้การเร่งความเร็วสูงสุดราบรื่นอย่างมีประสิทธิภาพ ลดการกระแทกและการสั่นสะเทือนเฉื่อยอย่างมากในระหว่างการจัดทำดัชนีความเร็วสูง ปกป้องกลไกการประกอบต้นทางโดยตรง อุปกรณ์ควบคุมหุ่นยนต์ และชิ้นงานที่ละเอียดอ่อน

ระบบดัชนีลูกเบี้ยว

3. ความแข็งแกร่งทางอุตสาหกรรม: ตัวเรือนแบบหล่อสำหรับงานหนักและการหล่อลื่นตลอดอายุการใช้งาน

• ความแข็งของโครงสร้าง: ระบบทั้งหมดถูกปิดล้อมอยู่ในตัวเรือนเหล็กหล่อที่กลึงอย่างแม่นยำแบบหลายหน้าซึ่งมีความแข็งแรงสูง รองรับการกำหนดค่าการติดตั้งที่มีความยืดหยุ่นสูงบนหลายด้าน (V, W, P, S, T, U) เพื่อผสานรวมเข้ากับเค้าโครงเฟรมเครื่องจักรใดๆ ได้อย่างราบรื่น

• การออกแบบที่ไม่ต้องบำรุงรักษา: ส่วนประกอบระบบส่งกำลังภายในหลักทำงานในอ่างน้ำมันต่อเนื่องเพื่อการกระจายความร้อนและการหล่อลื่นที่เหมาะสมที่สุด ลดการหยุดทำงานในสภาพแวดล้อมการผลิตที่มีความเข้มข้นสูงทุกวันตลอด 24 ชั่วโมง

แอปพลิเคชันและการแก้ปัญหา

ระบบดัชนีลูกเบี้ยว

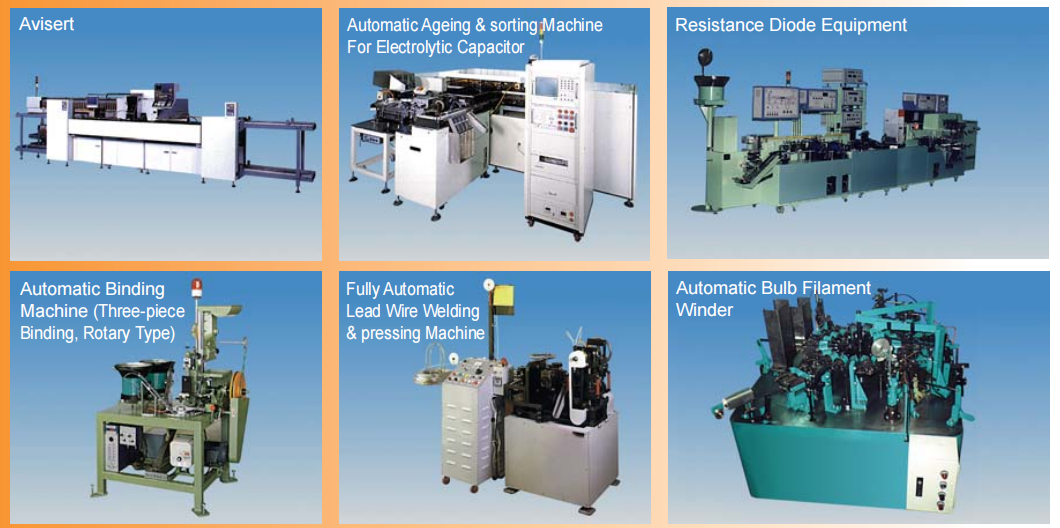

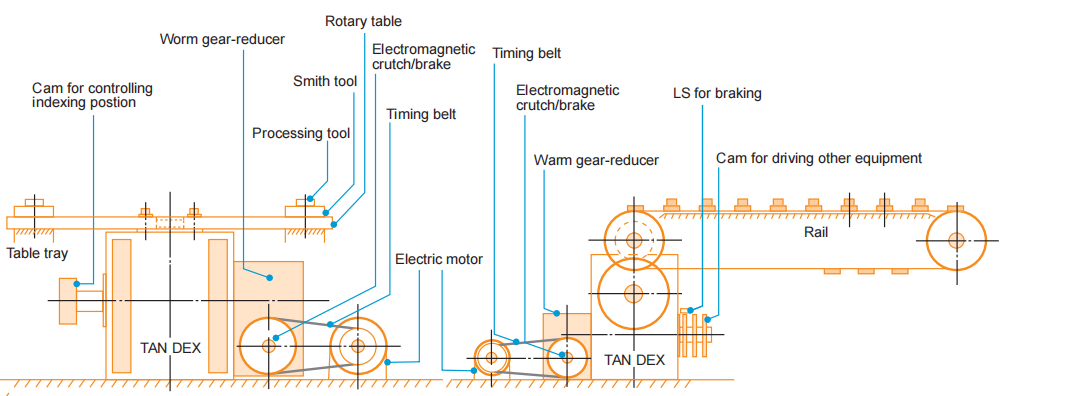

01 ฟิลด์แอปพลิเคชันหลัก

• การผลิตลิเธียมไอออนและพลังงานใหม่: สายการประกอบเซลล์โรตารีแบบหลายสถานี เครื่องฉีดอิเล็กโทรไลต์ความเร็วสูง เครื่องเชื่อมแบบแท็บ และเครื่องม้วน

• บรรจุภัณฑ์อิเล็กทรอนิกส์และเซมิคอนดักเตอร์ของ 3C: แผงหน้าปัดสำหรับติดชิป สายการประกอบส่วนประกอบโทรศัพท์มือถือ การคัดแยก LED ความเร็วสูง และอุปกรณ์ตรวจสอบ

• บรรจุภัณฑ์อาหาร เคมีและยารายวัน: เครื่องบรรจุแบบหมุนหลายหัว เครื่องปิดฝาความเร็วสูง เครื่องติดฉลาก และเครื่องจักรบรรจุกล่องอัตโนมัติ

• ระบบอัตโนมัติของชิ้นส่วนยานยนต์: การเชื่อมอัตโนมัติหลายสถานี การขันสกรู การประกอบ และสายการตรวจสอบสำหรับไฟหน้า คลัตช์ และตัววาล์วที่มีความแม่นยำ

02 คะแนนความเจ็บปวดทางวิศวกรรมหลักได้รับการแก้ไขแล้ว

• การขจัดระยะฟันเฟืองและข้อผิดพลาดสะสม: การตั้งค่า "เซอร์โวมอเตอร์ + ตัวลดมาตรฐาน" แบบดั้งเดิมทำให้เกิดโซนตายทางกลไกในระหว่างรอบการสตาร์ท-หยุดบ่อยครั้ง ซึ่งนำไปสู่ข้อผิดพลาดในการวางตำแหน่งสะสมเมื่อเวลาผ่านไป ระบบดัชนีลูกเบี้ยว HG อาศัยการล็อคแบบกลไกที่แข็งแกร่งและแรงเสียดทานจากการหมุนล้วนๆ เพื่อขจัดระยะฟันเฟืองทางกายภาพ ทำให้มั่นใจได้ถึงความสามารถในการทำซ้ำได้อย่างสมบูรณ์ในระยะยาว

• การบรรเทาแรงกระแทกและการสั่นสะเทือนขณะสตาร์ท-หยุดด้วยความเร็วสูง: ภายใต้รอบเวลาที่เข้มงวด (เช่น เวลากำหนดดัชนีต่ำกว่า 0.5 วินาที) การเร่งความเร็วทันทีจะทำให้เกิดการสั่นสะเทือนอย่างรุนแรง เส้นโค้งการเคลื่อนที่ (MS/MT) ที่ได้รับการปรับให้เหมาะสมทางคณิตศาสตร์ของเรามีความเร่งสูงสุดอย่างราบรื่นจากแหล่งกำเนิด ป้องกันการเคลื่อนตัวของชิ้นงาน และปกป้องอุปกรณ์ควบคุมต้นทางจากความเสียหาย

• การแก้ปัญหาการพันกันของสายเคเบิลและข้อจำกัดด้านพื้นที่: อุปกรณ์ติดตั้งแบบนิวแมติกหรือไฟฟ้าแบบหลายสถานีมักทำให้เกิดสายพันกันในระหว่างการหมุน ด้วยการนำเสนอจุดศูนย์กลางกลวงแบบอยู่กับที่ (ซีรีส์ DT/DA) และโปรไฟล์แบนและบางเฉียบ (ซีรีส์ PU) วิศวกรจึงสามารถเดินสายนิวแมติกและสายเคเบิลผ่านศูนย์กลางแกนได้โดยตรง หรือบรรลุการขนย้ายงานหนักที่มั่นคงภายในระยะห่างแนวตั้งที่คับแคบ

ตัวอย่าง

ชุดผลิตภัณฑ์หลัก

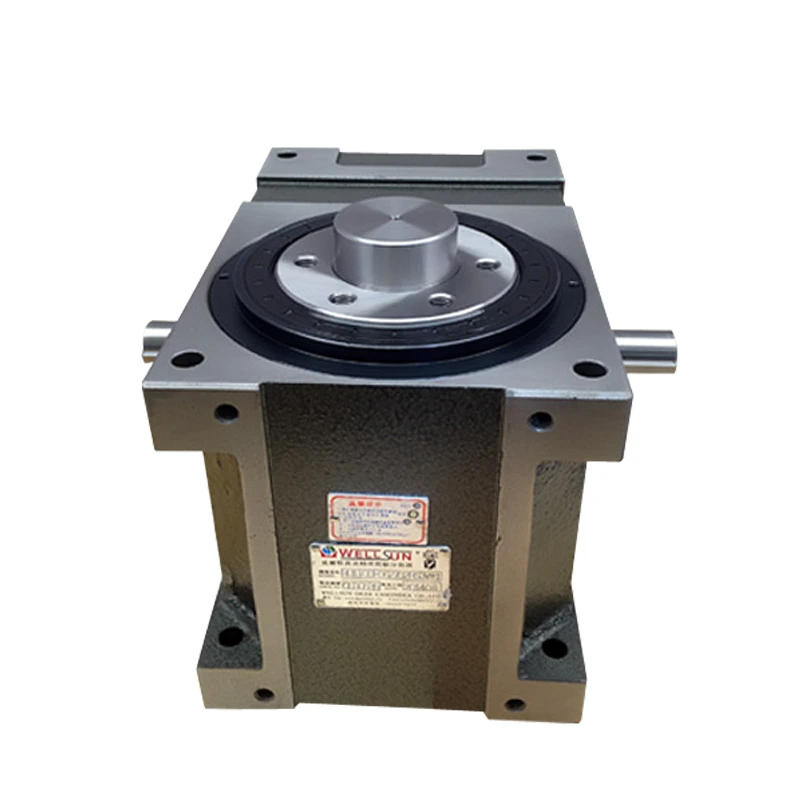

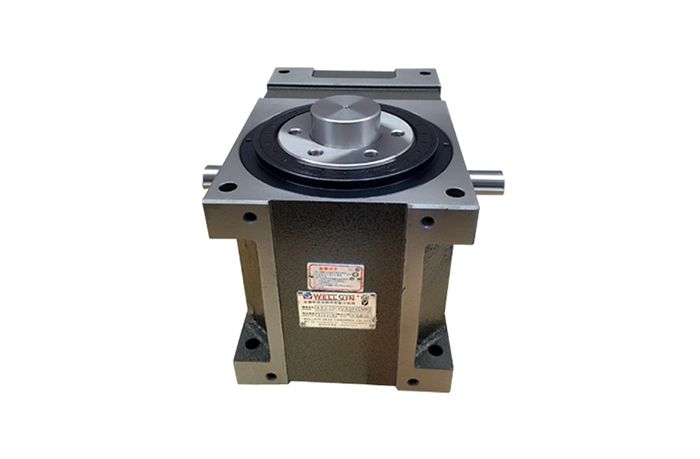

01 | ซีรี่ส์ DF: ชนิดหน้าแปลน

• การออกแบบและความแข็งแกร่ง: โดดเด่นด้วยหน้าแปลนเอาท์พุตที่กว้างและโปรไฟล์ต่ำ ช่วยให้สามารถโบลต์โดยตรงของแป้นหมุนแบบหมุนหนัก แท่นหมุน หรือแผ่นกำหนดตำแหน่งที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ได้โดยไม่ต้องใช้อะแดปเตอร์หน้าแปลนเพิ่มเติม

• การใช้งานที่ดีที่สุด: การประกอบแบบหมุนสำหรับงานหนัก ระบบการเชื่อมอัตโนมัติแบบหลายสถานี และสายพานแบบหมุนรับน้ำหนักสูงที่มีข้อกำหนดด้านความแข็งแกร่งในแนวรัศมีและแนวแกนที่เข้มงวด

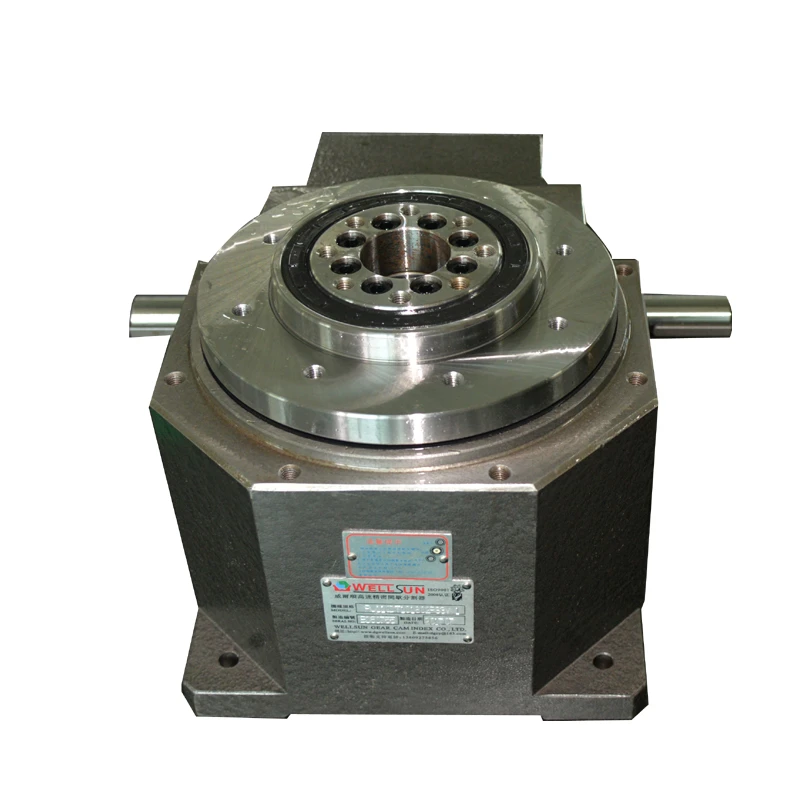

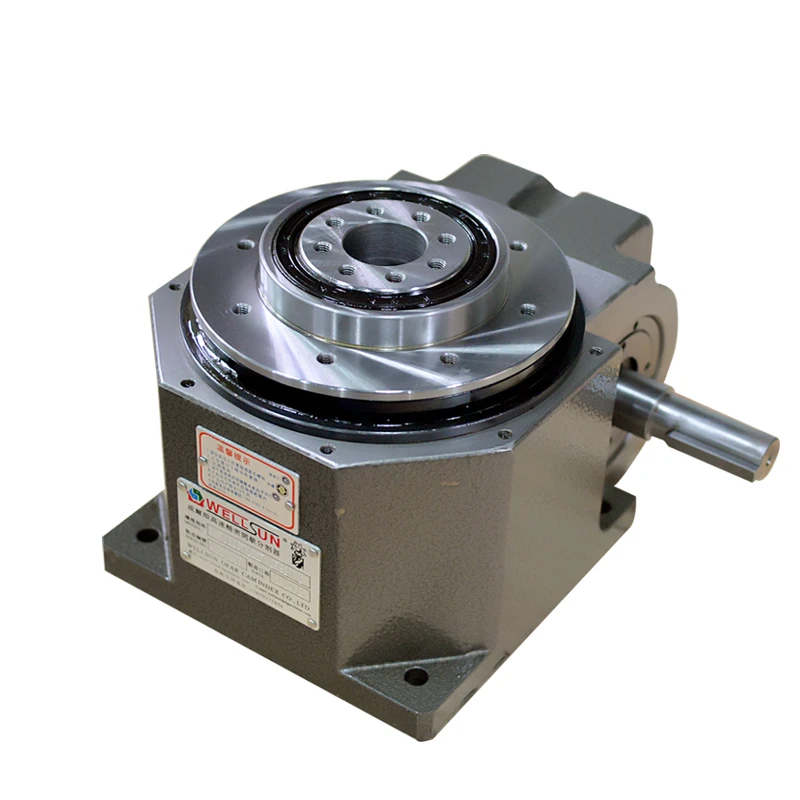

02 | ซีรีส์ DT: ประเภทโต๊ะ

• ข้อดีของศูนย์กลวงแบบอยู่กับที่: ออกแบบมาให้มีโครงสร้างเดสก์ท็อปที่มีฐานกว้างและมีความเสถียรสูง โดยมีรูกลวงที่อยู่นิ่งในตัวผ่านศูนย์กลาง

• การใช้งานที่ดีที่สุด: เลย์เอาต์ที่ต้องการกลไกเครื่องมือด้านบนที่ซับซ้อน ช่วยให้สายนิวแมติก สายไฟ หรือเพลาขับกลางผ่านโดยตรงผ่านศูนย์กลางตัวกำหนดดัชนี ขจัดปัญหาสายพันกันโดยสิ้นเชิงในระหว่างการหมุนด้วยความถี่สูง

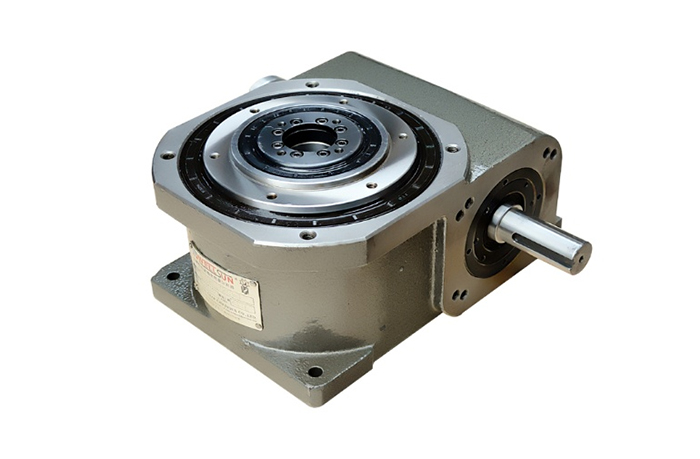

03 | DA Series:ประเภท โต๊ะวางชิ้นงาน แบบบางพิเศษ

• การเพิ่มประสิทธิภาพพื้นที่: วิวัฒนาการที่กะทัดรัดของประเภทโต๊ะ โดยลดความสูงของปึกแนวตั้งลงอย่างมาก ขณะเดียวกันก็รักษาความสามารถในการเจาะรูส่วนกลางที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ไว้ได้

• การใช้งานที่ดีที่สุด: เซลล์ระบบอัตโนมัติขนาดกะทัดรัด อุปกรณ์ทดสอบ/ตรวจสอบความแม่นยำสำหรับชิ้นส่วนอิเล็กทรอนิกส์ และหน่วยระบบอัตโนมัติที่มีขีดจำกัดระยะห่างในแนวตั้งมาก

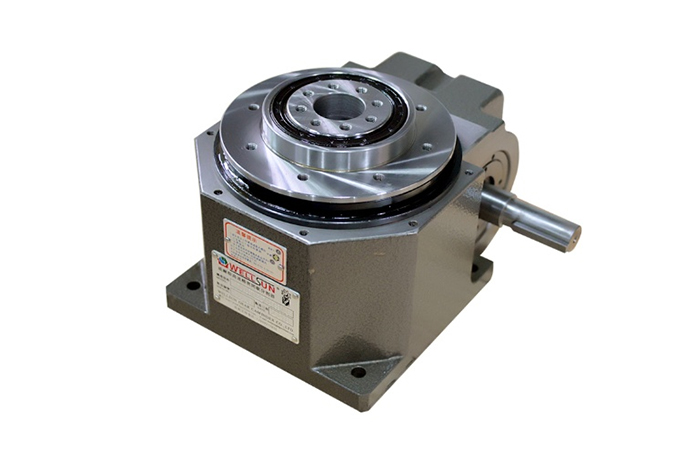

04 | PU Series: ชนิดแผ่นเพลท

• ความต้านทานแรงบิดสูงสุด: ติดตั้งด้วยแบริ่งภายในสำหรับงานหนักเพื่อความสามารถในการรับน้ำหนักตามแนวแกนที่ยอดเยี่ยม ความหนาของตัวเรือนถูกย่อให้เหลือน้อยที่สุดจนมีโครงสร้างแบนเหมือนแผ่น ทำให้มีจุดศูนย์ถ่วงต่ำเป็นพิเศษและทนทานต่อโมเมนต์การพลิกคว่ำที่ไม่มีใครเทียบได้

• การใช้งานที่ดีที่สุด: สายพานลำเลียงแบบหลายสถานีเส้นผ่านศูนย์กลางขนาดใหญ่ สายพานลำเลียงแบบหมุนเป็นระยะสำหรับงานหนัก และสายการประกอบอัตโนมัติที่ต้องการความสูงพื้นผิวการขนส่งต่ำเป็นพิเศษจากพื้น

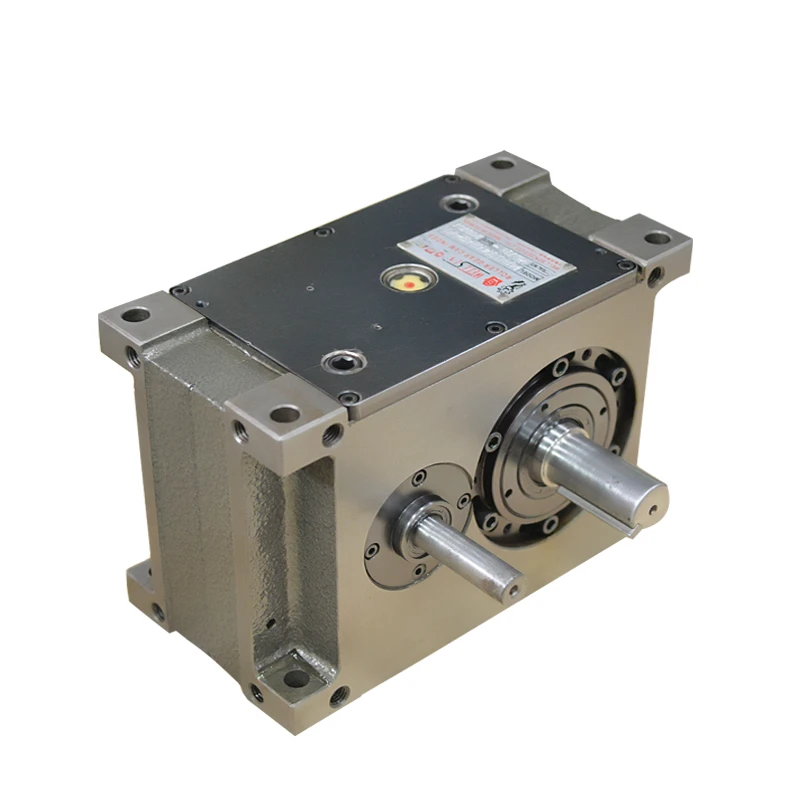

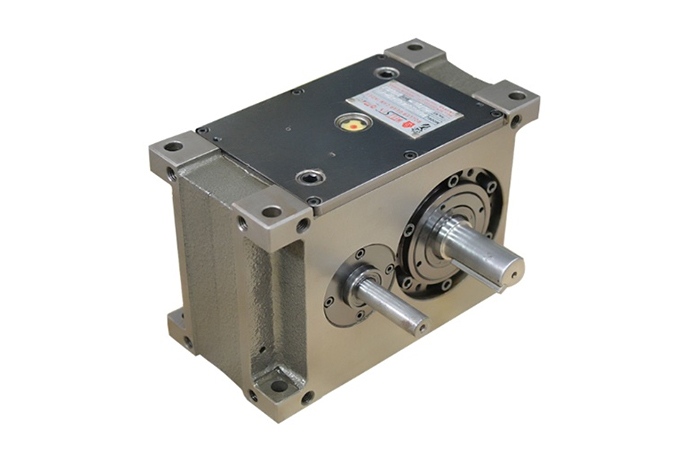

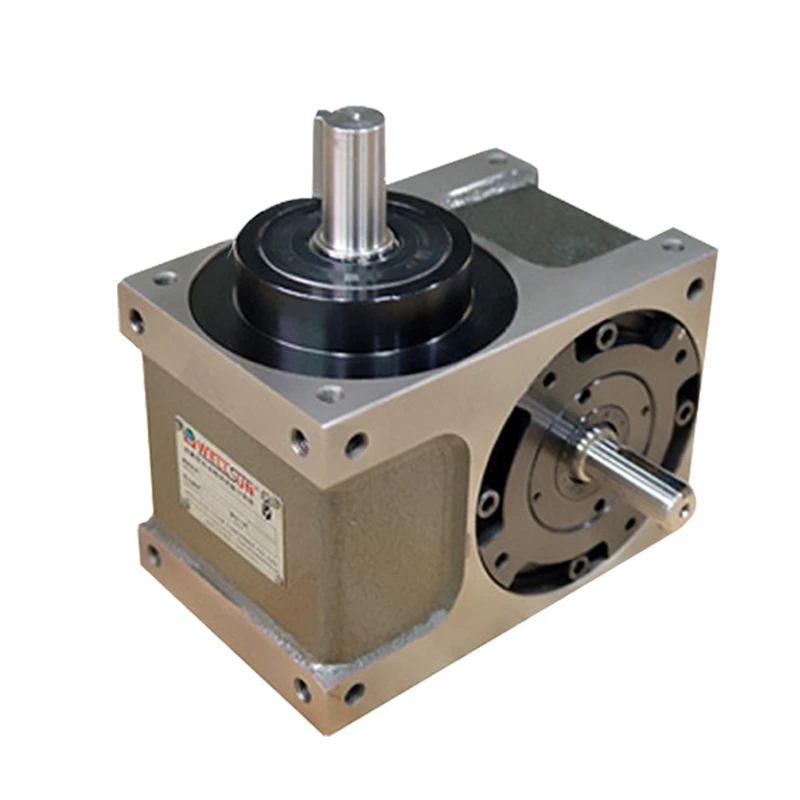

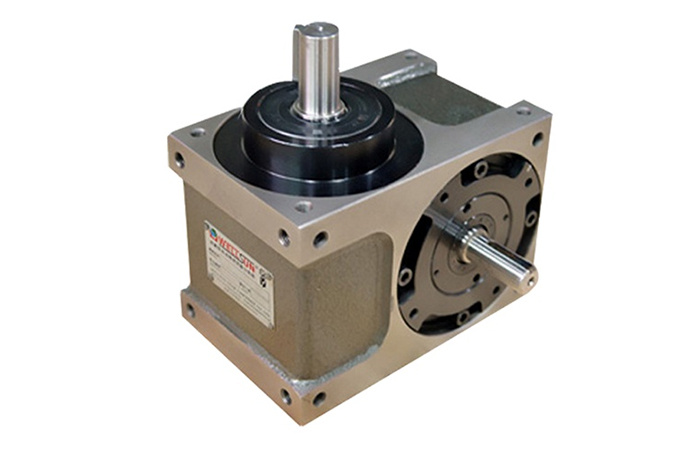

05 | DS Series:ประเภทเพลา

• บูรณาการอินเทอร์เฟซที่ยืดหยุ่น: เอาต์พุตเป็นเพลาแข็งกราวด์ที่มีความแม่นยำพร้อมรูสลักมาตรฐาน

• การใช้งานที่ดีที่สุด: การบูรณาการไดรฟ์ทางอ้อม เหมาะอย่างยิ่งสำหรับการขับเคลื่อนโซ่สายพานลำเลียงผ่านเฟือง สายพานไทม์มิ่งผ่านรอก หรือการขับเคลื่อนกลไกย่อยแบบซิงโครไนซ์หลายแกนผ่านเกียร์มาตรฐาน

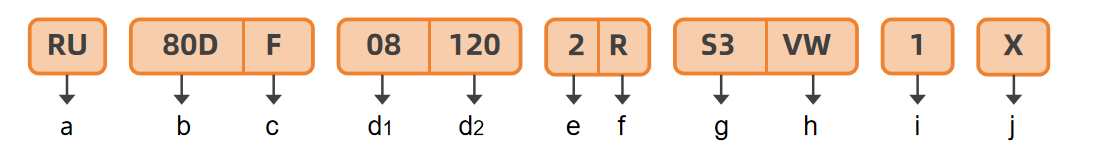

ศัพท์ทางเทคนิคและรหัสการคัดเลือก

เพื่อให้มั่นใจถึงการสื่อสารทางวิศวกรรมที่ไร้ที่ติ โปรดดูรูปแบบรหัสการเลือกมาตรฐานต่อไปนี้เมื่อสั่งซื้อ:

ระบบดัชนีลูกเบี้ยว

• ก. ประเภทกลไก: RU – กลไกพื้นฐานของลูกเบี้ยวลูกกลิ้งที่มีความแข็งแกร่งสูง

• ข. ขนาดโมเดล: ระยะห่างระหว่างศูนย์กลางเพลาอินพุตและเอาต์พุต (เช่น 80D = ระยะห่างระหว่างศูนย์กลาง 80 มม.)

• ค. การกำหนดค่าเอาต์พุต: DS (แบบเพลา), DF (แบบหน้าแปลน), DT (แบบโต๊ะ), DA (แบบโต๊ะบางพิเศษ), PU (แบบแผ่น)

• ดี1. จำนวนสถานีจัดทำดัชนี (หยุด): แผนกจัดทำดัชนีมาตรฐาน (เช่น 08 = 8 หยุด) ปรับแต่งได้ถึง 48 หยุด

• ดี2. มุมขับเคลื่อนลูกเบี้ยวอินพุต: มุมการหมุนของเพลาอินพุตที่ใช้สำหรับการขับเคลื่อนการเคลื่อนที่ของเอาต์พุต (เช่น มุมขับเคลื่อน 120° / 240° ที่เหลือแสดงถึงเวลาคงอยู่นิ่ง)

• จ. เส้นโค้งการเคลื่อนที่ของลูกเบี้ยว: 1-ดัดแปลงสี่เหลี่ยมคางหมู (MT), 2-ดัดแปลงไซน์ (MS), 3-แก้ไขความเร็วคงที่ (MCV50)

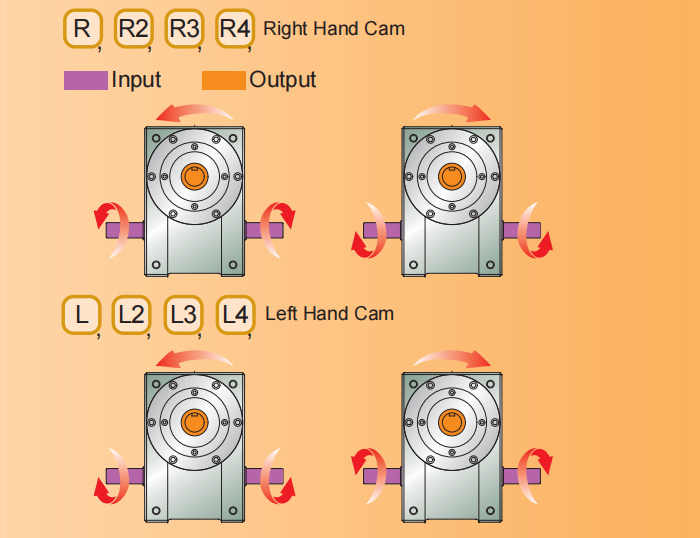

• ฉ. ทิศทางของเพลาลูกเบี้ยวและจำนวนเดือย: กำหนดเกลียวทางขวา (R) หรือทางซ้าย (L) และจำนวนเดือยต่อการหมุนเพลาอินพุต (1, 2, 3 หรือ 4 เดือย)

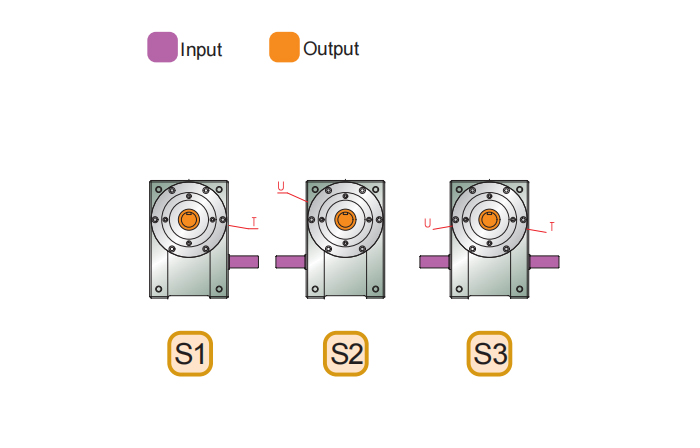

• ก. การจัดเรียงเพลาอินพุต: ตัวเลือก S1 ถึง S4 ระบุเพลาอินพุตแบบขยายเดี่ยวหรือคู่และการจัดตำแหน่งทิศทางเชิงพื้นที่

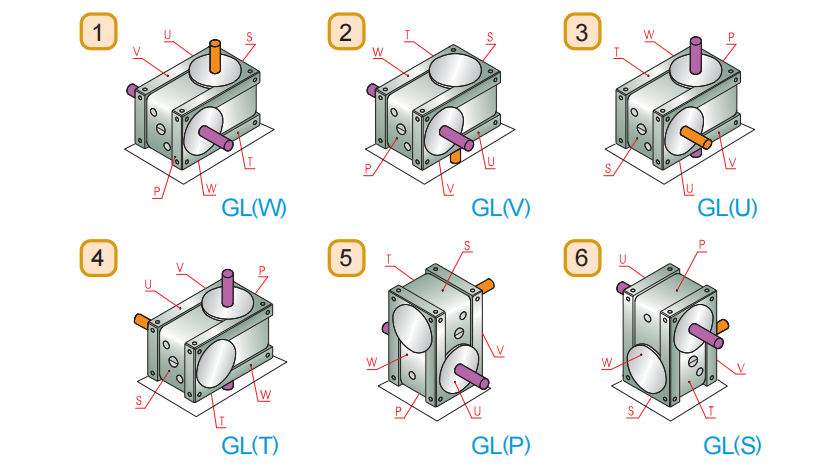

• ชม. หน้ายึดตัวเรือน: ระบุพื้นผิวการติดตั้งด้วยเครื่องจักรซึ่งมีรูเกลียว (V, W, P, S, T, U) เพื่อให้เข้ากับโครงร่างเฟรมของคุณอย่างสมบูรณ์แบบ

การสนับสนุนด้านเทคนิคและการดาวน์โหลดแคตตาล็อก

• เข้าถึงโมเดลเพิ่มเติมและขนาดโดยละเอียด: หน้านี้แสดงเฉพาะซีรีส์หลักกระแสหลักเท่านั้น สำหรับการกำหนดค่าพิเศษ แรงบิดไดนามิกที่อนุญาตโดยละเอียด และข้อมูลโหลดสูงสุดตามแนวแกน/แนวรัศมี โปรดดาวน์โหลดแค็ตตาล็อกผลิตภัณฑ์ของเราโดยตรง

• วิศวกรรมการเลือกที่ไม่ได้มาตรฐานและแบบกำหนดเอง: สำหรับความถี่สูง โหลดหนักมากเป็นพิเศษ มุมขับแบบกำหนดเอง หรือมีข้อจำกัดด้านพื้นที่มาก โปรดติดต่อวิศวกรแอปพลิเคชัน HAEGOLIA ด้วยพื้นฐานในบริบทการผลิตในโลกแห่งความเป็นจริง เรามีการคำนวณการจับคู่ความเฉื่อยและโซลูชันการเลือกระบบการเคลื่อนไหวเป็นช่วงๆ ที่สมบูรณ์
